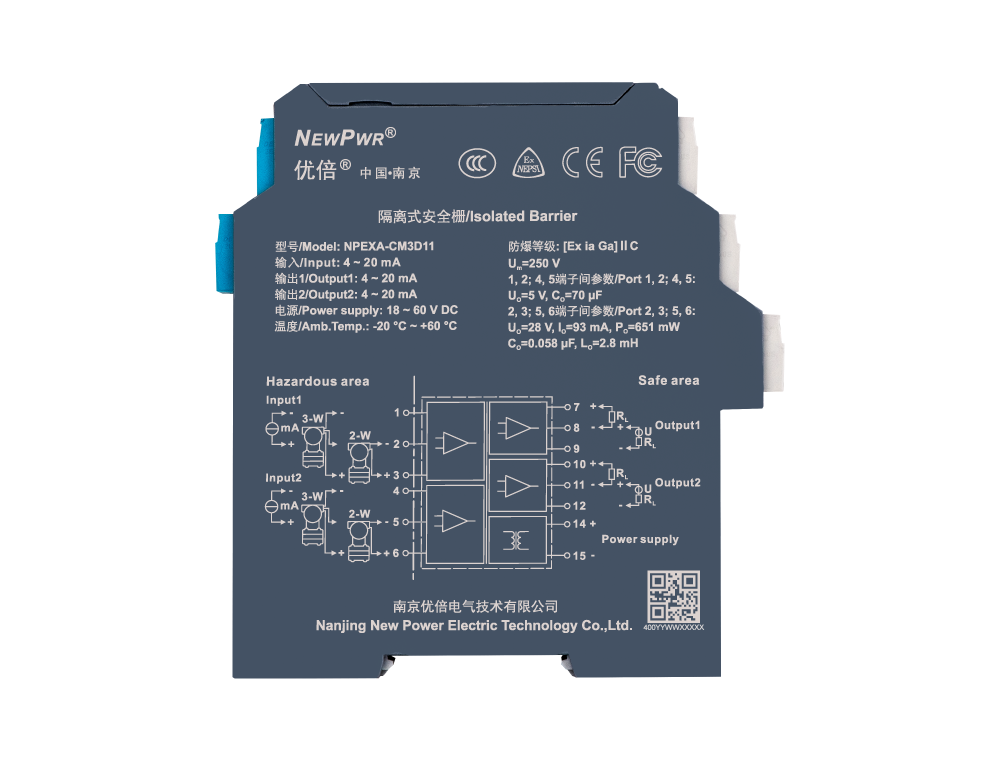

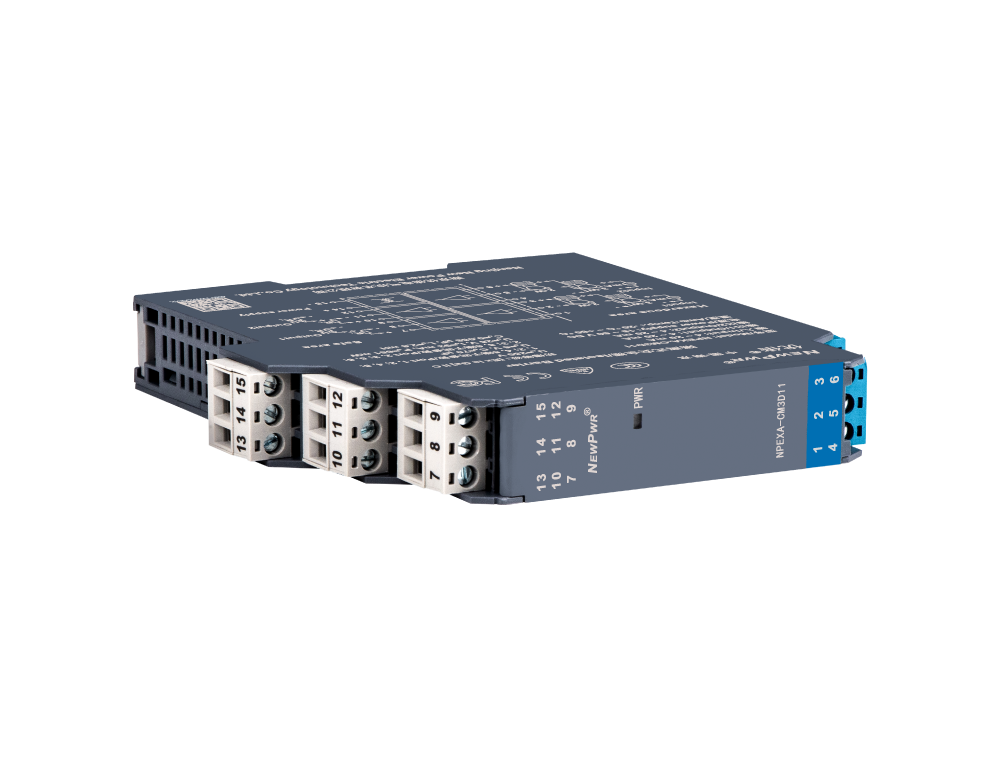

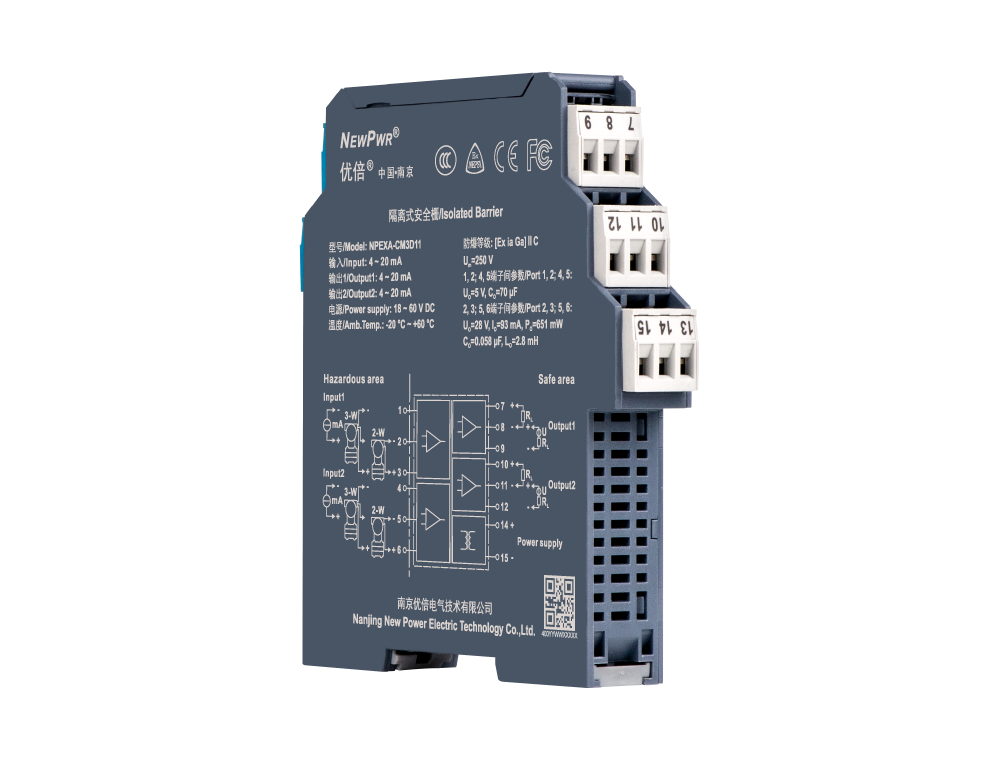

NPEXA-CM3D11
【核心技术】
【安装与拆卸】
安装 拆卸
供电电源 | 18 ~ 60 V DC |
输入信号 | 4 ~ 20 mA,HART数字信号 |
输入阻抗 | 约75 Ω |
配电电压 | 开路电压≤ 26 V,20 mA时输出电压≥ 15.5 V |
输出信号 | 4 ~ 20 mA,HART数字信号 |
允许负载 | RL ≤ 500 Ω |
转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
传输精度 | 0.1 %F.S. | ||
温度漂移 | 30 ppm/℃ |
响应时间 | ≤ 2 ms |
工作功耗 | 2.5 W |
电磁兼容 | IEC 61326-3-1 |
介电强度 | ≥ 3000 V AC (本安侧与非本安侧);≥ 1500 V AC (电源与非本安侧) |
绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
工作温度 | -20 ℃ ~ +60 ℃ |
储存温度 | -40 ℃ ~ +80 ℃ |
应用场所 | 安装于安全区,可连接0区、1区、2区;ⅡA、ⅡB、ⅡC;T4 ~ T6危险区的本安设备 |
连接方式 | 螺钉连接 |
规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
安装方式 | DIN35 mm导轨安装 |
产品认证 | NEPSI, CE, FCC, CCS, CCC |
防爆等级 | [Ex ia Ga]ⅡC |
最高电压(Um) | 250 V |
Uo | 5 V (1、2端子间;4、5端子间);28 V (2、3端子间;5、6端子间) |
Io | 93 mA (2、3端子间;5、6端子间) |
Po | 651 mW (2、3端子间;5、6端子间) |
Co | 70 μF (1、2端子间;4、5端子间);0.058 μF (2、3端子间;5、6端子间) |
Lo | 2.8 mH (2、3端子间;5、6端子间) |
