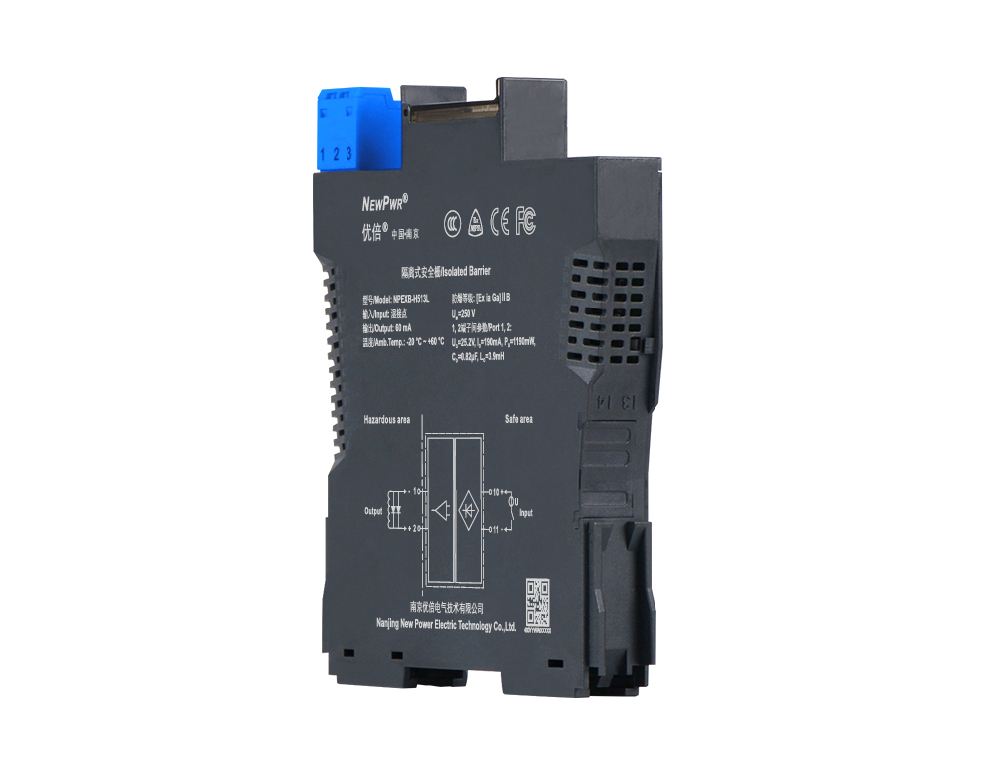

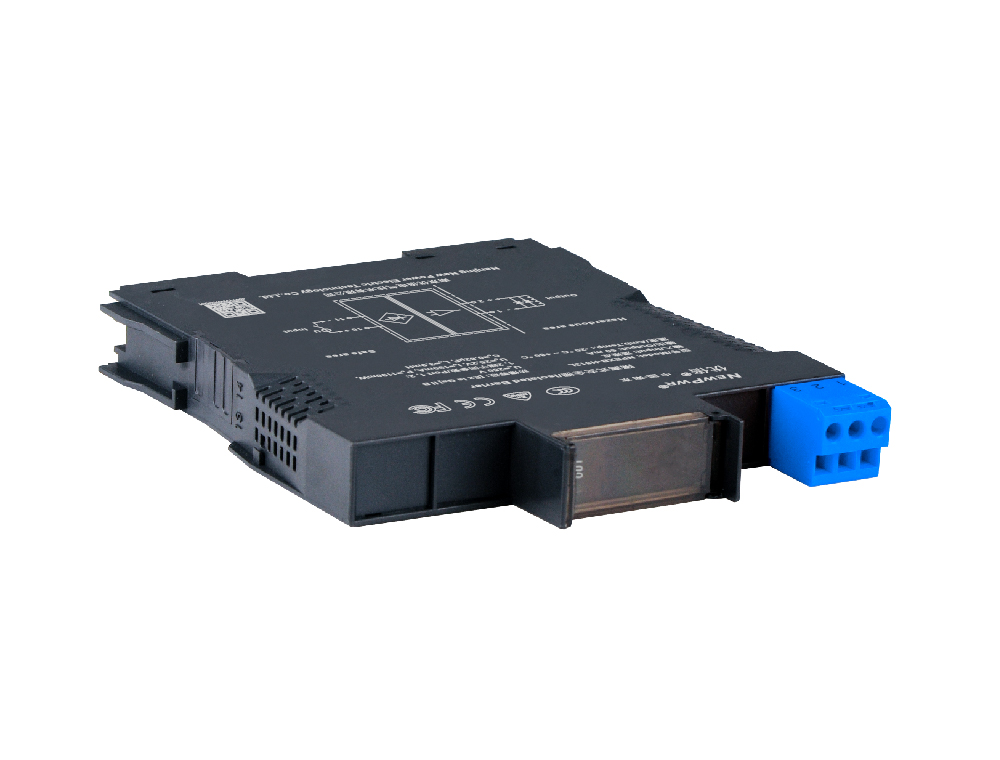

NPEXB-H513L
【核心技术】
【安装与拆卸】
安全栅安装 安全栅拆卸

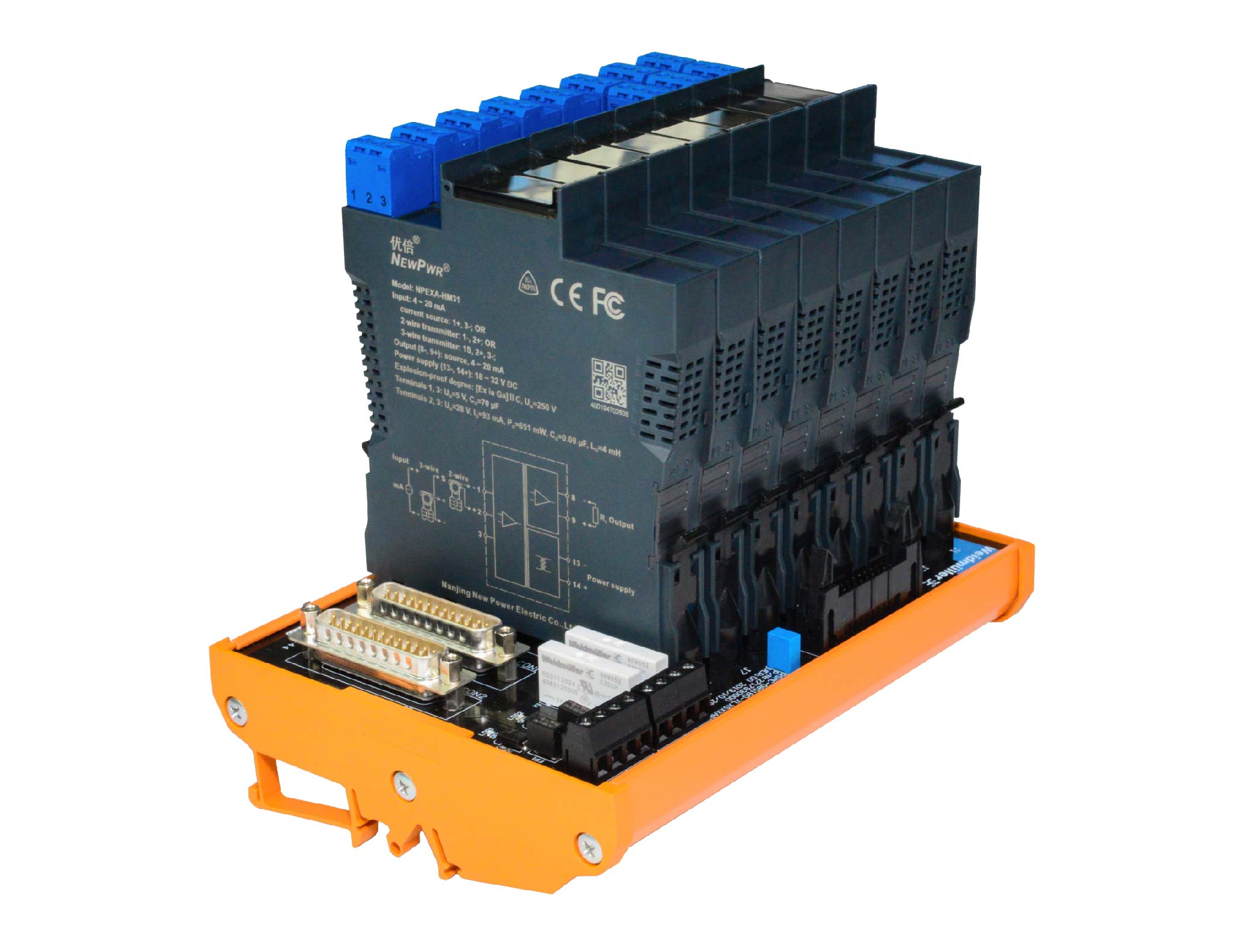

底板安装 底板拆卸
供电电源 | 20 ~ 30 V DC 回路供电 |
输入信号 | 湿接点 |
输出电压 | > 13.2 V DC |
输出电流 | ≤ 60 mA |
开路电压 | 21.5 V DC |
响应时间 | < 20 ms |
工作功耗 | ≤ 2.2 W |
电磁兼容 | IEC 61326-3-1 |
介电强度 | ≥ 2500 V AC (本安侧与非本安侧) |
绝缘电阻 | ≥ 100 MΩ (输入/输出) |
工作温度 | -20 ℃ ~ +60 ℃ |
储存温度 | -40 ℃ ~ +80 ℃ |
应用场所 | 安装于安全区,可连接0区、1区、2区;ⅡA、ⅡB;T4 ~ T6危险区的本安设备 |
连接方式 | 螺钉连接 |
规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
安装方式 | DIN35 mm导轨安装 |
产品认证 | NEPSI, CE, FCC, CCC |
防爆等级 | [Ex ia Ga]ⅡB |
最高电压(Um) | 250 V |
Uo | 25.2 V (1、2端子间) |
Io | 190 mA (1、2端子间) |
Po | 1190 mW (1、2端子间) |
Co | 0.82 μF (1、2端子间) |
Lo | 3.9 mH (1、2端子间) |
