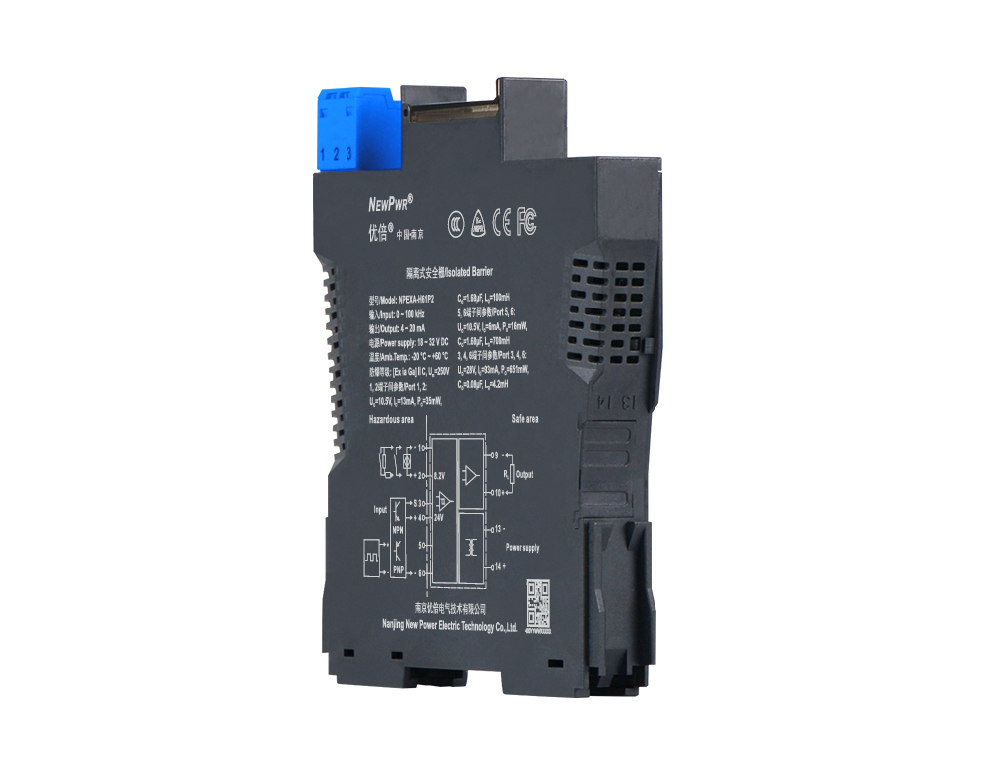

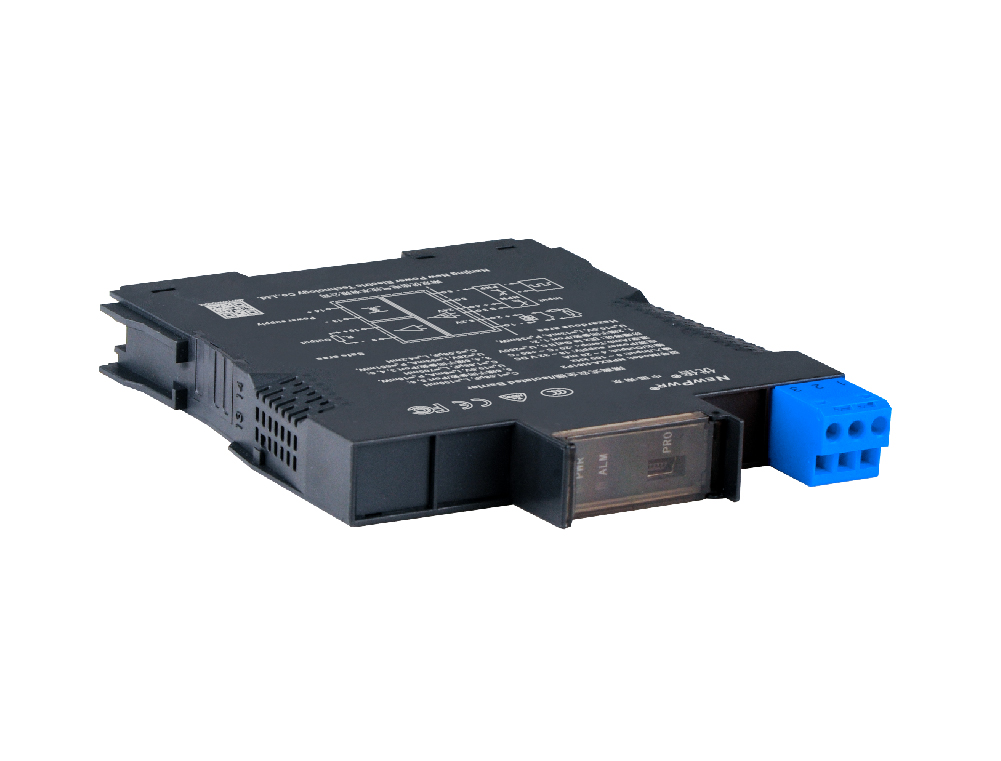

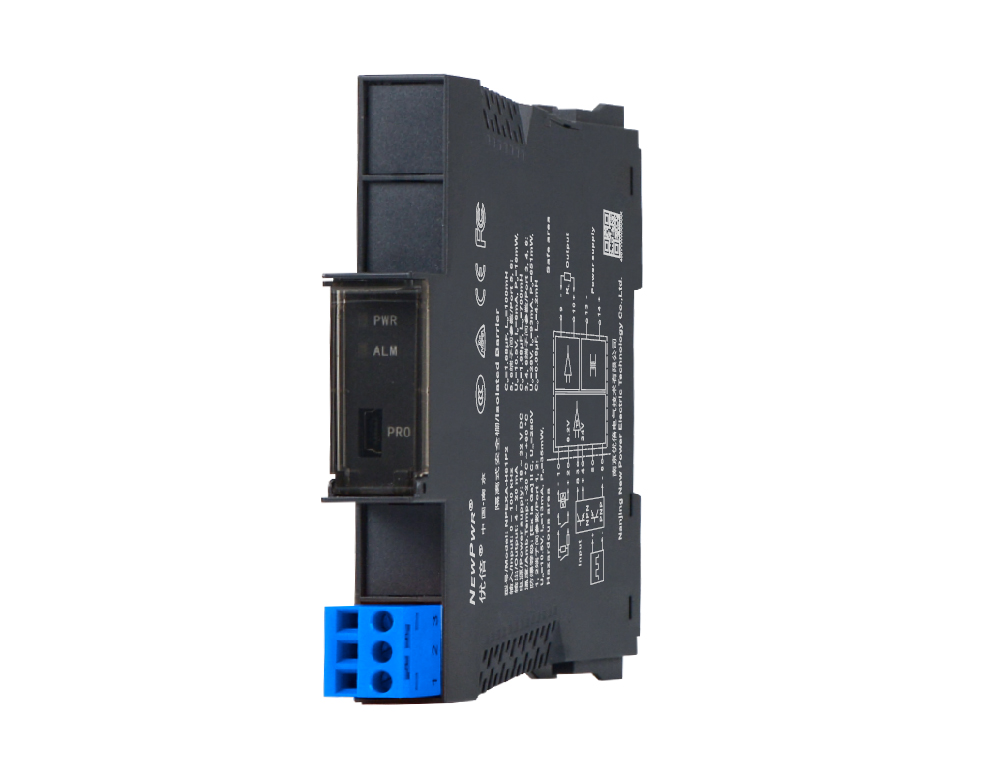

NPEXA-H61P2
【核心技术】
【安装与拆卸】
安全栅安装 安全栅拆卸

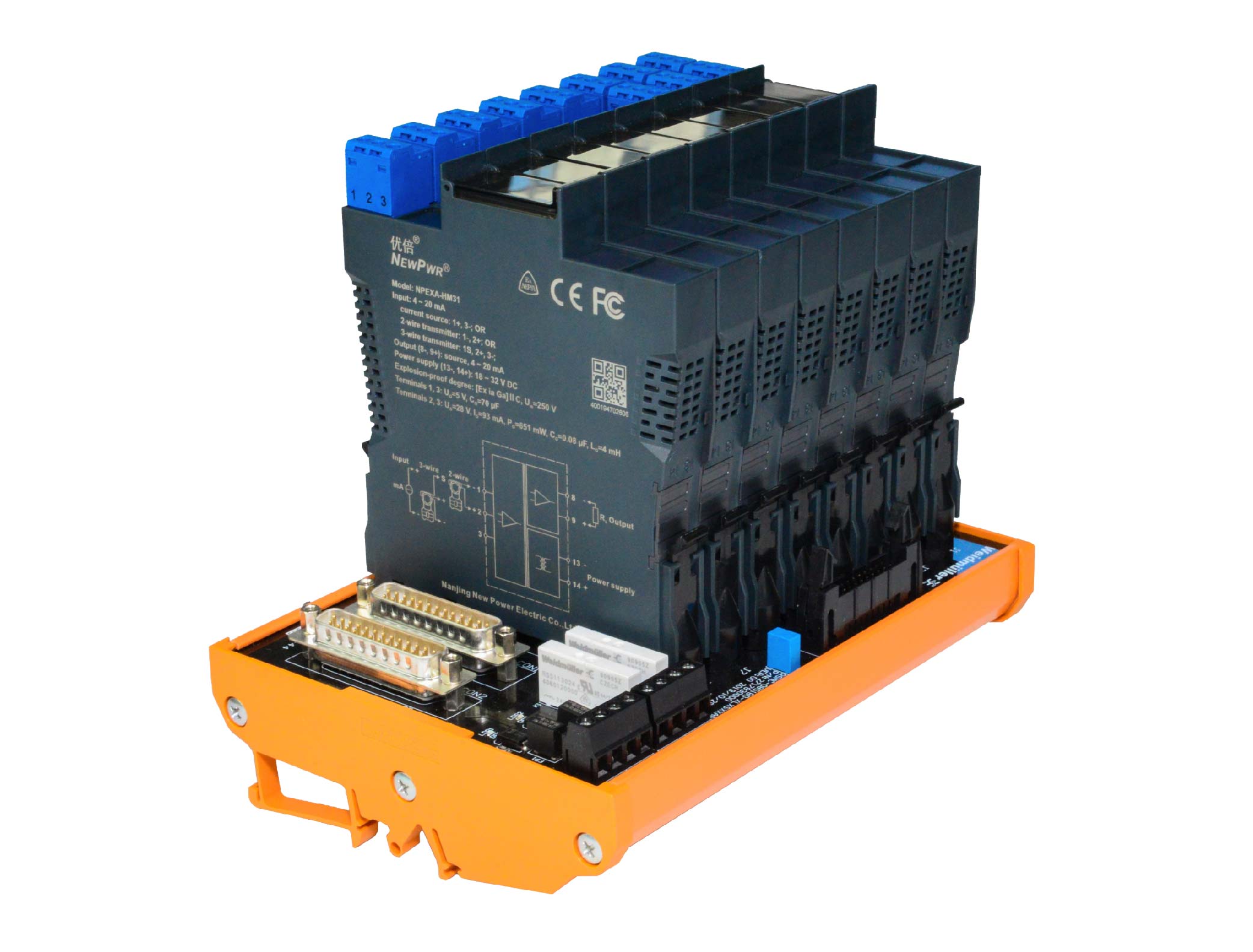

底板安装 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，最高允许输入电压：30V，最小输入电平：2 V，频率范围：0 ~ 100 kHz；三线制PNP或NPN输入，传感器配电：24 V，电流：≤ 20 mA，频率范围：0 ~ 10 kHz；干接点或NAMUR开关输入，配电电压：约8.2 V，短路电流：约8 mA，频率范围：0 ~ 10 kHz |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 500 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 1 μA/℃ |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | 0.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧)；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备 |
| 故障状态 | 输入断线，LED闪烁；输入超量程，LED长亮。输入断线或超量程时，输出电流0 ~ 22 mA范围可设置（默认跟随输入） |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | NEPSI, CE, FCC, CCS, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间)；10.5 V (5、6端子间) ；28V (3、4、6端子间) |
| Io | 13 mA (1、2端子间) ；6 mA (5、6端子间) ；93 mA (3、4、6端子间) |
| Po | 35 mW (1、2端子间) ；16 mW (5、6端子间) ；651 mW (3、4、6端子间) |
| Co | 1.68 μF (1、2端子间) ；1.68 μF (5、6端子间) ；0.08 μF (3、4、6端子间) |
| Lo | 100 mH (1、2端子间) ；700 mH (5、6端子间) ；4.2 mH (3、4、6端子间) |
