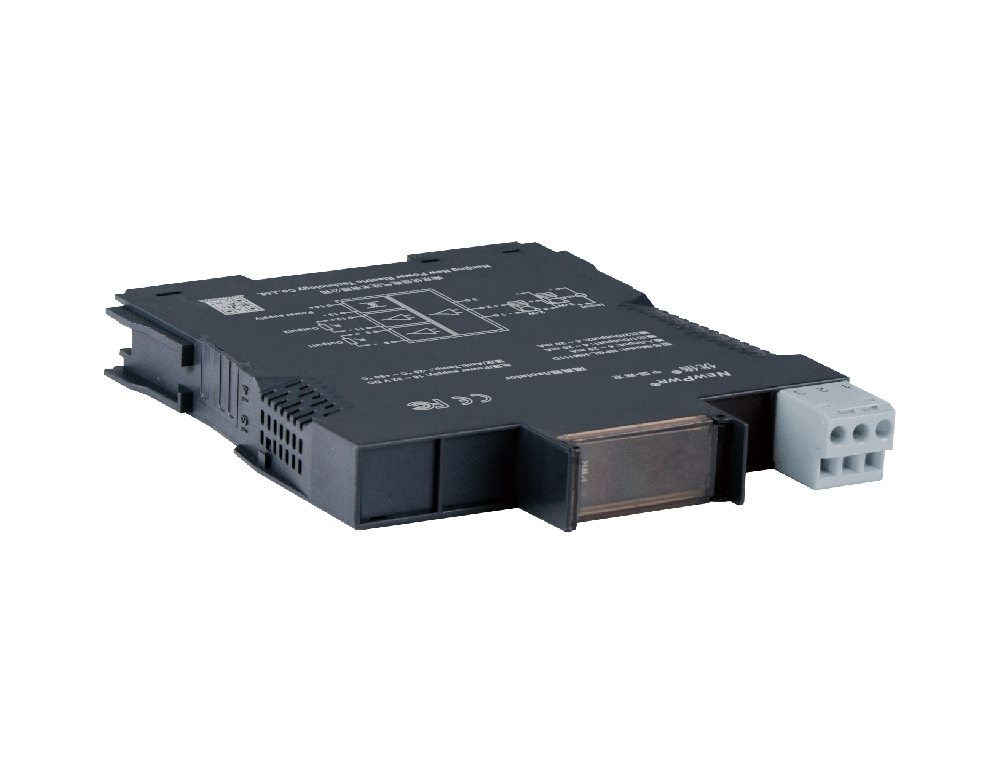

NPGL-HM111D
【核心技术】
【安装与拆卸】
隔离器安装 隔离器拆卸

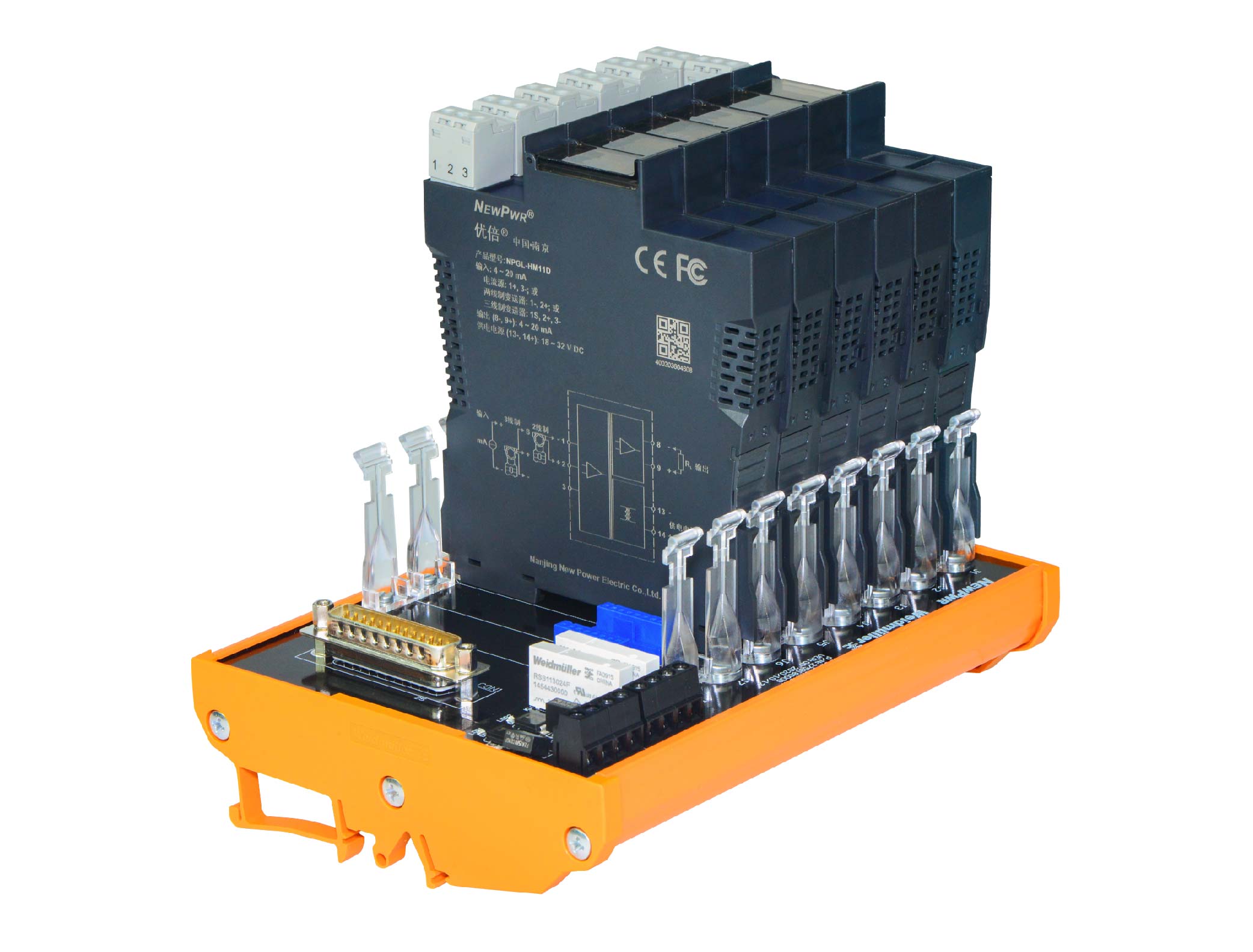

底板安装 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 4 ~ 20 mA，HART数字信号 |
| 输入阻抗 | 约50 Ω |
| 配电电压 | 开路电压≤ 26 V，20 mA时输出电压≥ 15.5 V |
| 输出信号 | 4 ~ 20 mA，HART数字信号 |
| 允许负载 | RL ≤ 450 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 0.005%F.S./℃ |
| 响应时间 | ≤ 2 ms |
| 工作功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CE, FCC |
