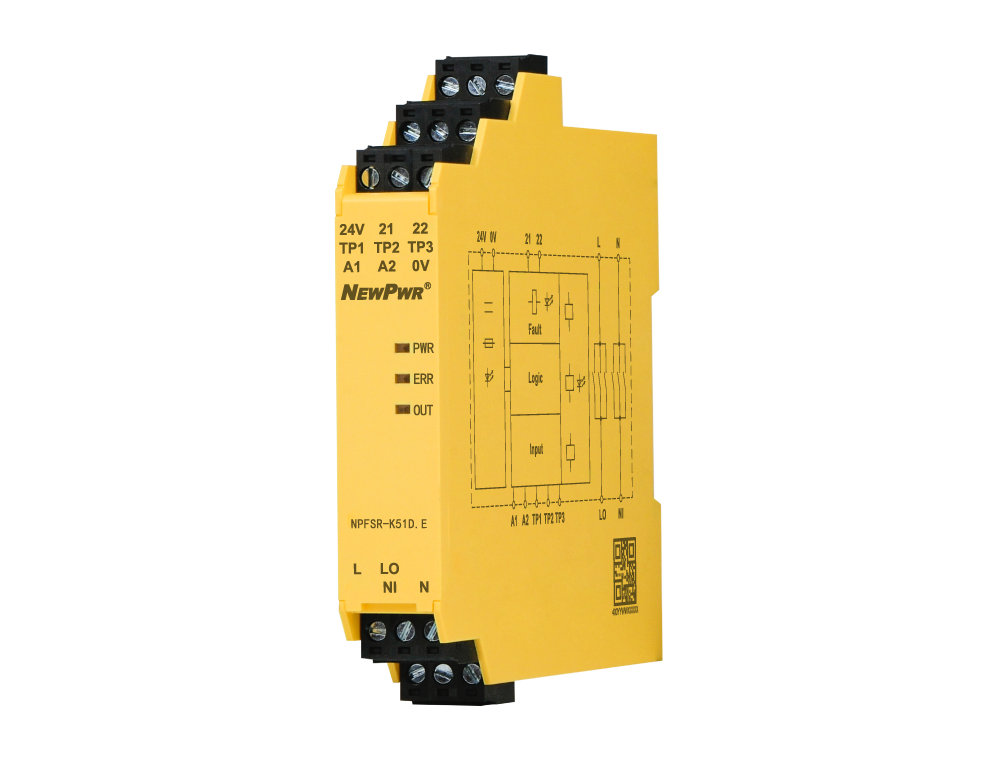

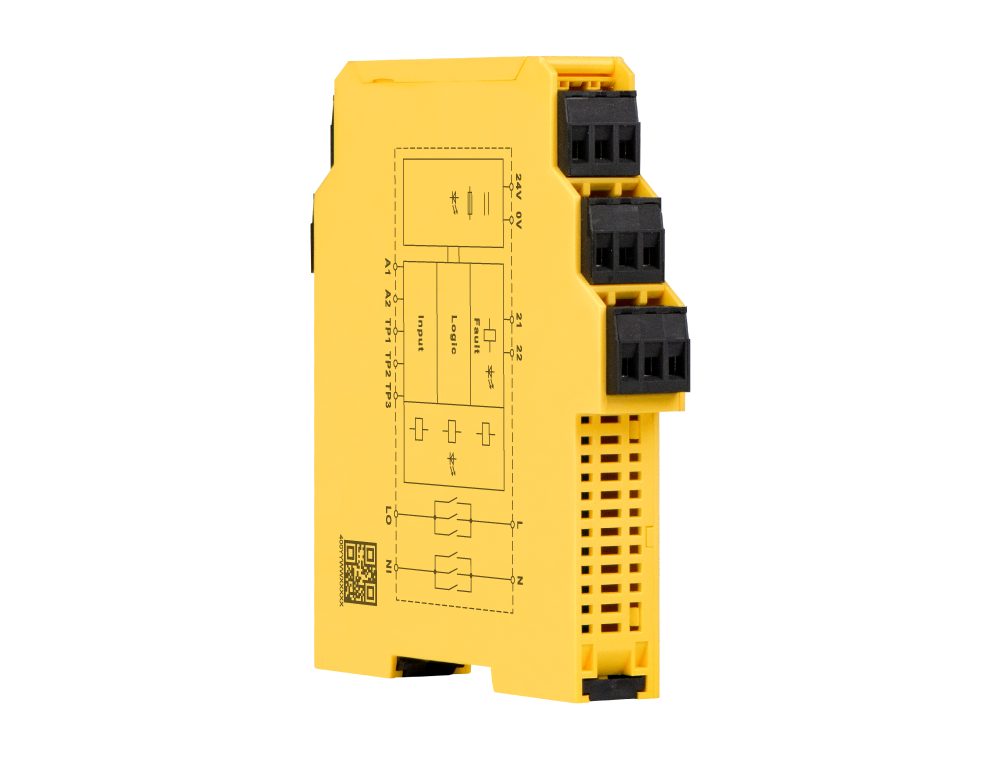

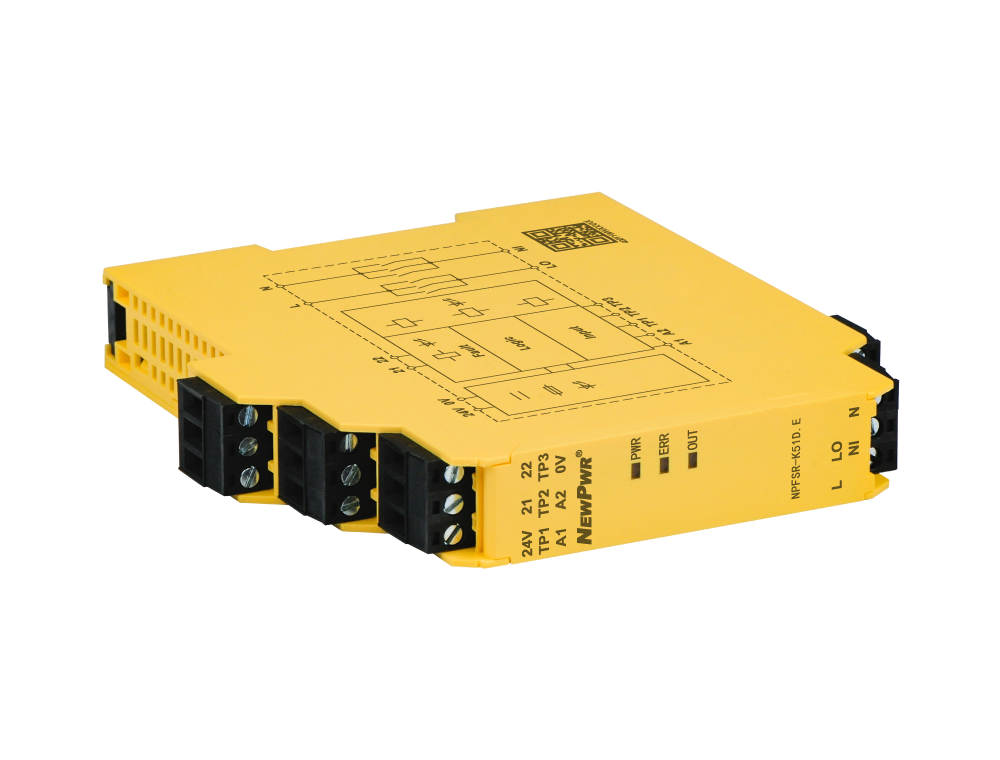

NPFSR-K51D.E
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电类型 | 回路供电 |
| 额定电压 | 18~ 32V DC(典型值24V) |
| 输入电流 | ≤ 65mA/24V DC |
| 测试脉冲宽度 | ≤ 4ms |
| 导线电阻 | ≤ 15Ω |
| 输入设备 | 安全开关、DO信号 |
| 触点数量 | 1NO |
| 触点材料 | AgNi, gold-flashed, Ag alloy |
| 触点容量 | 5A/250V AC, 5A/30V DC |
| 报警输出 | 1NC或1NO（出厂前根据客户需要设置，无需求时默认1NC） |
| 报警触点容量 | 0.1A/150V AC, 0.1A/30V DC |
| 吸合时间 | ≤ 30ms |
| 释放时间 | ≤ 30ms |
| 开关频率 | ≤ 0.5Hz |
| 整机功耗 | ≤ 1.0W/24V DC |
| 电磁兼容 | 符合IEC 61326-3-1 |
| 额定绝缘电压 | 150V AC（输入对报警输出），300V AC（输出对其他） |
| 额定冲击耐受电压 | 6400V(1.2/50us) |
| 绝缘强度 | 3000V AC, 1 min |
| 电气间隙和爬电距离 | 符合IEC 61010 |
| 振动 | 10Hz ~ 55Hz, 0.35mm |
| 过压等级 | III |
| 污染等级 | 2 |
| 防护等级 | IP20 |
| 工作温度 | -20°C ~ +60°C |
| 储存温度 | -40°C ~ +80°C |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | SIL, CE |
| 检验测试间隔 | 20年，符合1EC 61508 |
| 平均诊断覆盖率 | 60%，符合1EC 61508 |
| 安全完整性等级 | SIL3，符合IEC 61508 |
| 硬件故障裕度 | 2，符合IEC 61508 |
| 安全失效分数 | ≥ 60%，符合IEC 61508 |
| 要求时危险失效概率 | 1.19E-4/PTI=20年，符合IEC 61508 |
| 每小时危险失效概率 | 3.41E-9 1/h，符合IEC 61508 |
