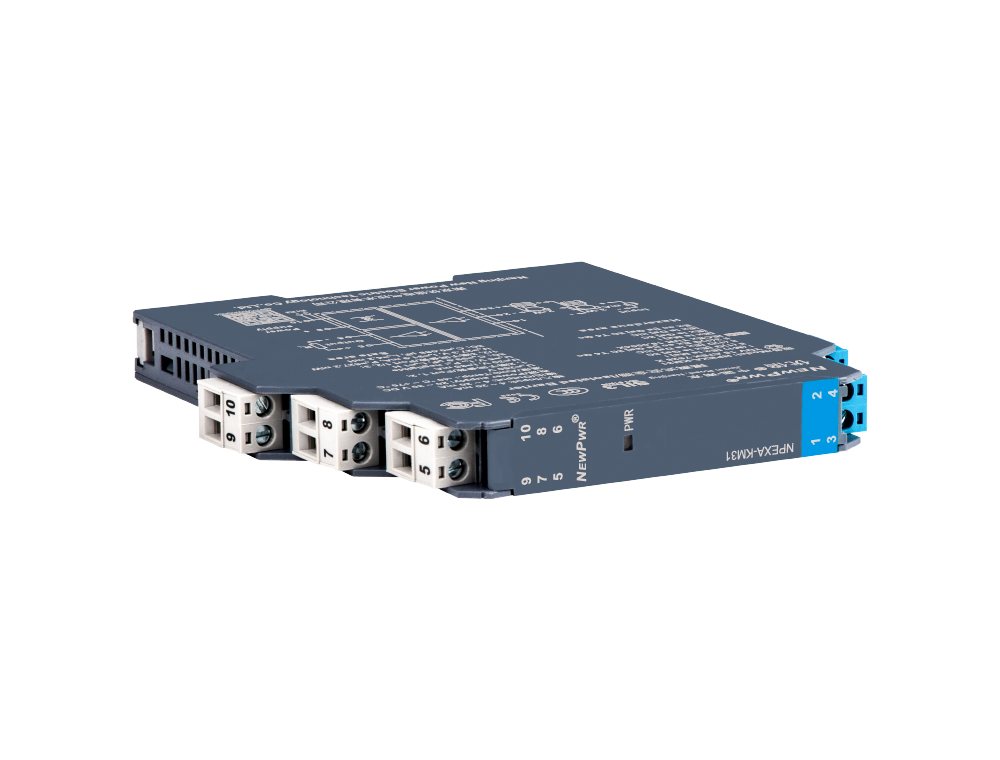

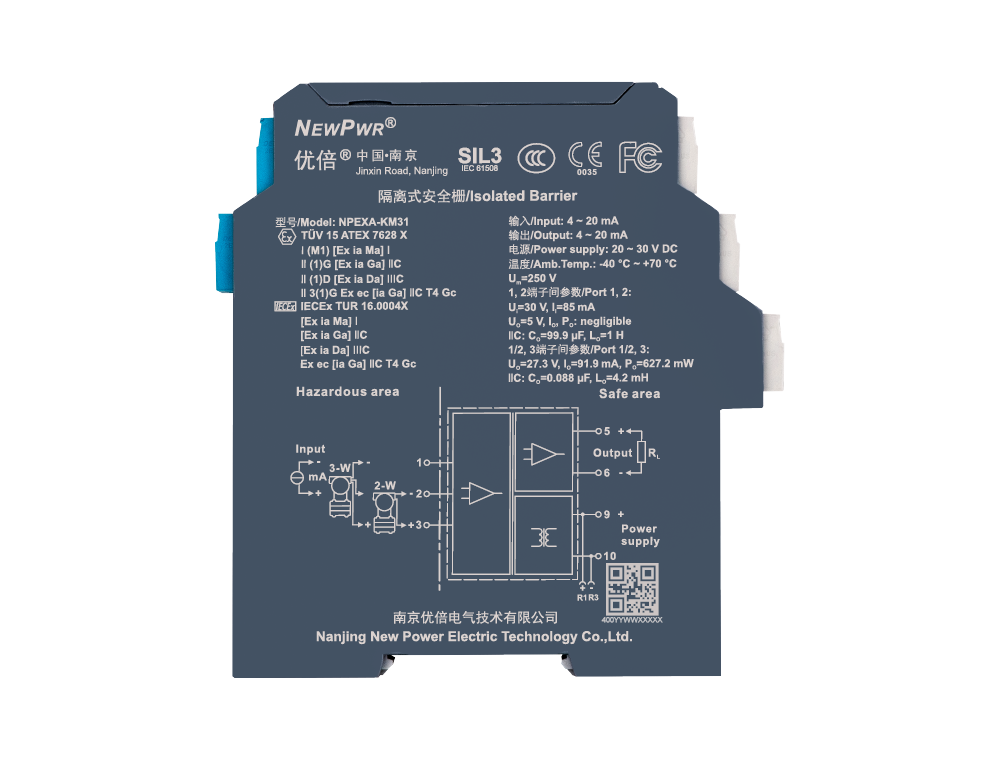

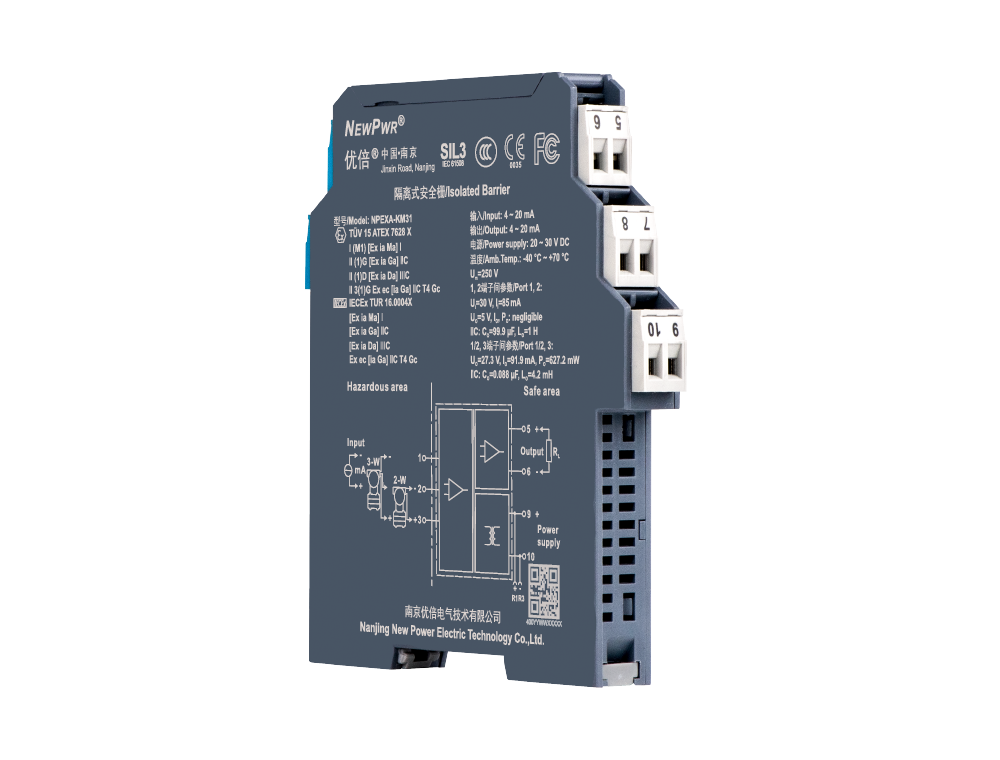

NPEXA-KM31
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 20 ~ 30 V DC |
| 输入信号 | 4 ~ 20 mA，HART数字信号 |
| 输入阻抗 | ≤ 75Ω |
| 配电电压 | 开路电压≤ 26 V，20 mA时输出电压≥ 16 V |
| 输出信号 | 4 ~ 20 mA，HART数字信号 |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 2 ms |
| 工作功耗 | ≤ 1.2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区时，可连接0区、1区、2区；ǀ、ǁA、ǁB、ǁC、ⅢC；T4 ~ T6危险区的本安设备。安装于2区时，请遵守说明书中的特殊安装要求 |
| 安全状态 | 输出信号小于3.6 mA或大于21.5 mA |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | ATEX, IECEx, SIL, CCC |
| 设备类型 | Type A |
| 硬件故障裕度(HFT) | 0 |
| 操作模式 | 低/高 |
| 安全完整性等级 | SIL3 |
| λS (1 FIT=10-9/h) | 462.643 FIT |
| λDU (1 FIT=10-9/h) | 13.871 FIT |
| λDD (1 FIT=10-9/h) | 0.21 FIT |
| λTOTAL (1 FIT=10-9/h) | 477.284 FIT |
| SFF | ＞ 90% |
| PFDavg(T1=1Y) | 6.0755E-05 |
| PFH | 1.3871E-08 1/h |
| 防爆等级 | [Ex ia Ma] Ⅰ、[Ex ia Ga] ⅡC、[Ex ia Da] ⅢC、Ex ec [ia Ga] ⅡC T4 Gc |
| 最高电压（Um） | 250 V |
| Uo | 5 V (1、2端子间)；27.3 V (1/2、3端子间) |
| Io | 91.9 mA (1/2、3端子间) |
| Po | 627.2 mW (1/2、3端子间) |
| Co (ǁC) | 99.9 μF (1、2端子间)；0.088 μF (1/2、3端子间) |
| Lo (ǁC) | 1 H (1、2端子间)；4.2 mH (1/2、3端子间) |
