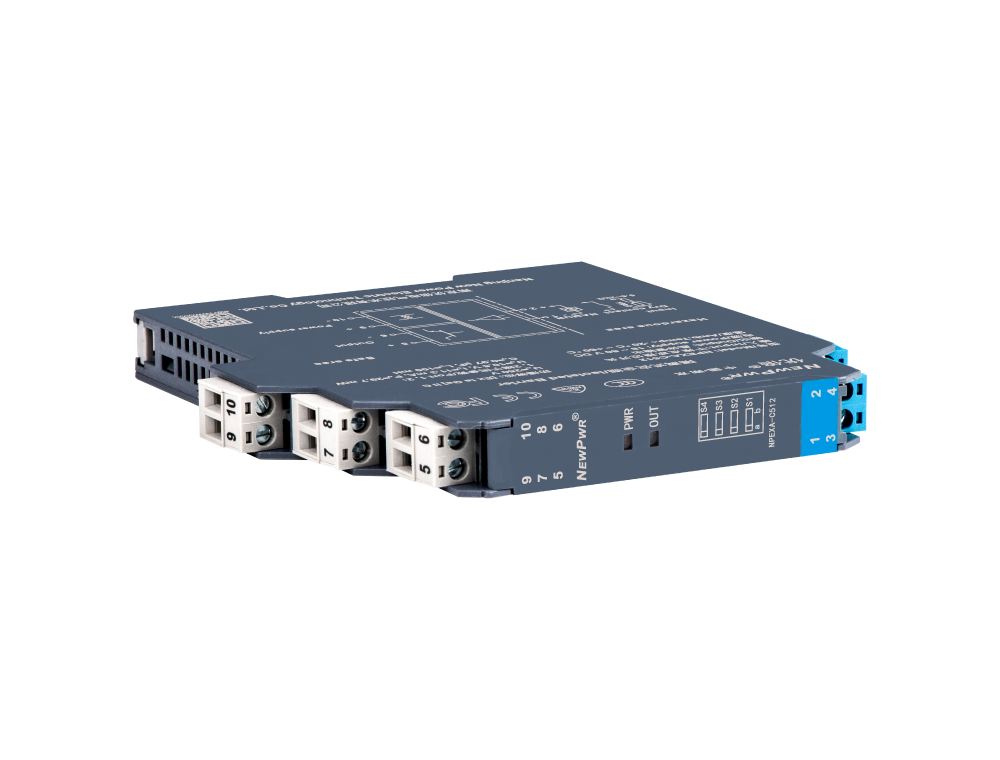

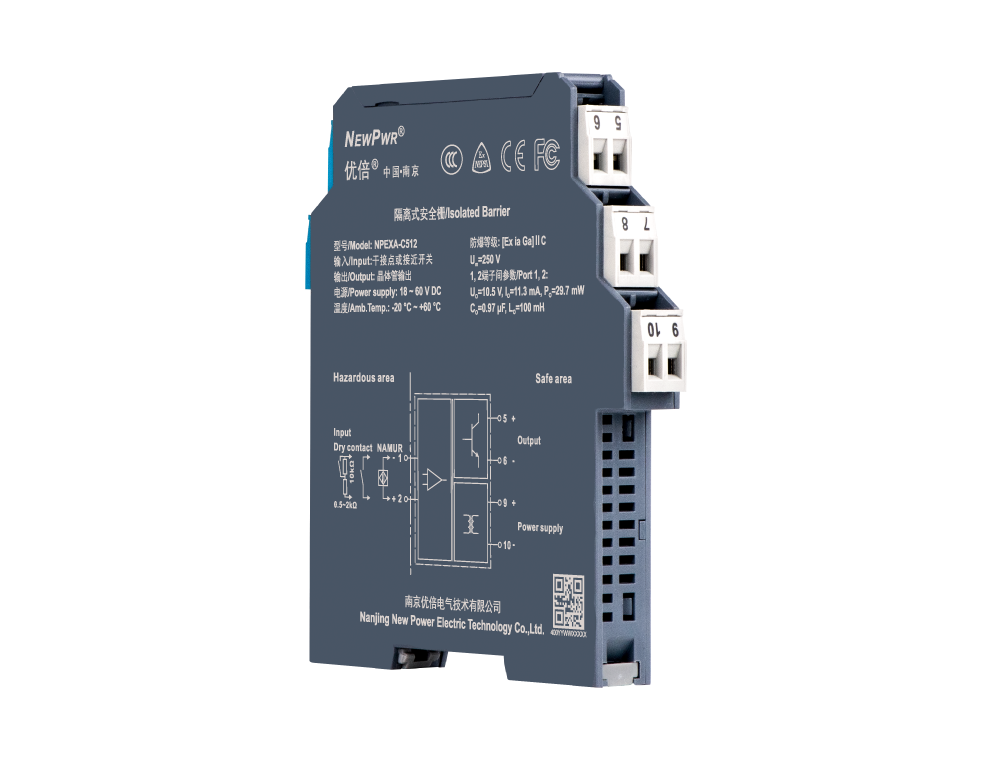

NPEXA-C512
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 干接点或NAMUR接近开关 |
| 输出信号 | 晶体管集电极输出（接受客户定制逻辑电平输出） |
| 外部电压 | ＜ 40 V DC |
| 驱动电流 | ≤ 40 mA |
| 开关特性 | 输入电流＞ 2.1 mA，输出晶体管导通，通道指示灯黄色长亮；输入电流＜ 1.2 mA，输出晶体管截止，通道指示灯黄色熄灭 |
| 开关频率 | ＜ 5 kHz |
| 拨码设置 | S1→a：输出和输入同相；S1→b：输出和输入反相；S2→a：启用线路故障监测功能；S2→b：关闭线路故障监测功能 |
| 工作功耗 | 1 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备 |
| 线路故障 | 输入电流≤ 50 μA，判断输入断线，输出晶体管截止；输入电流≥ 6.5 mA，判断输入短路，输出晶体管截止，通道指示灯红色闪烁 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间) |
| Io | 11.3 mA (1、2端子间) |
| Po | 29.7 mW (1、2端子间) |
| Co | 0.97 μF (1、2端子间) |
| Lo | 100 mH (1、2端子间) |
