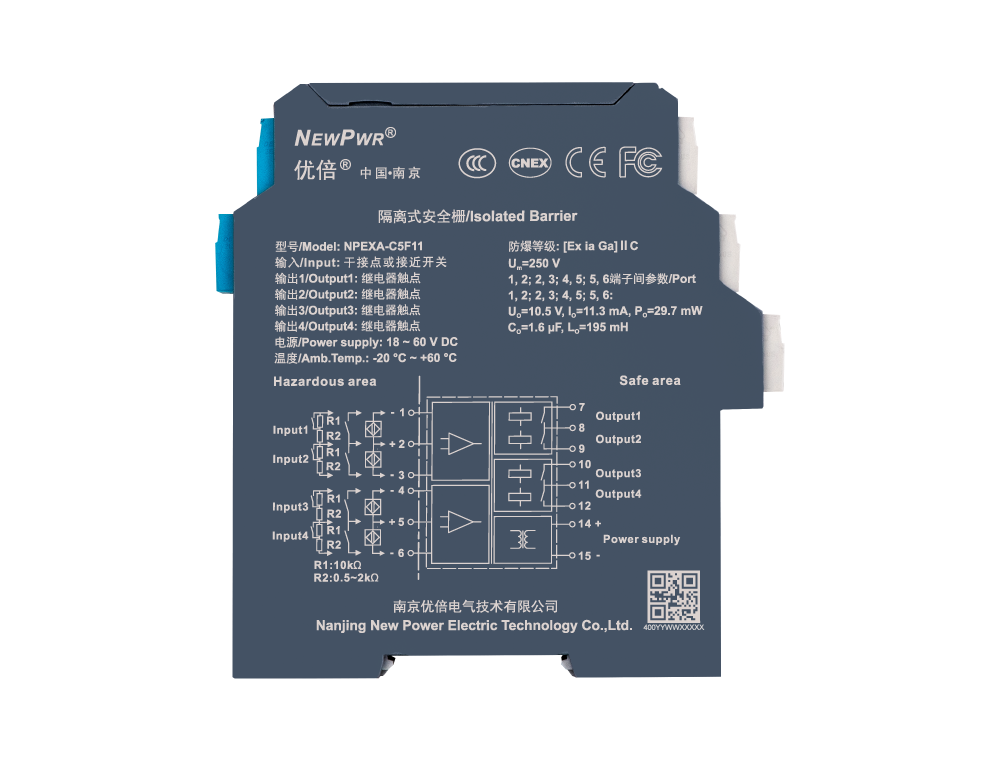

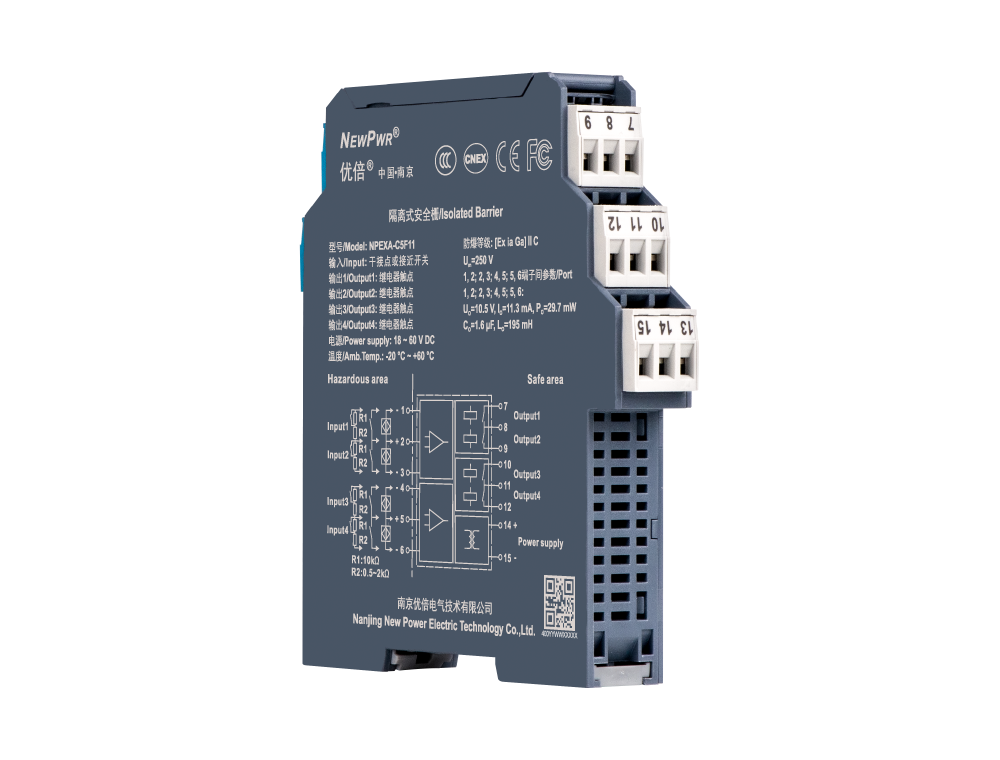

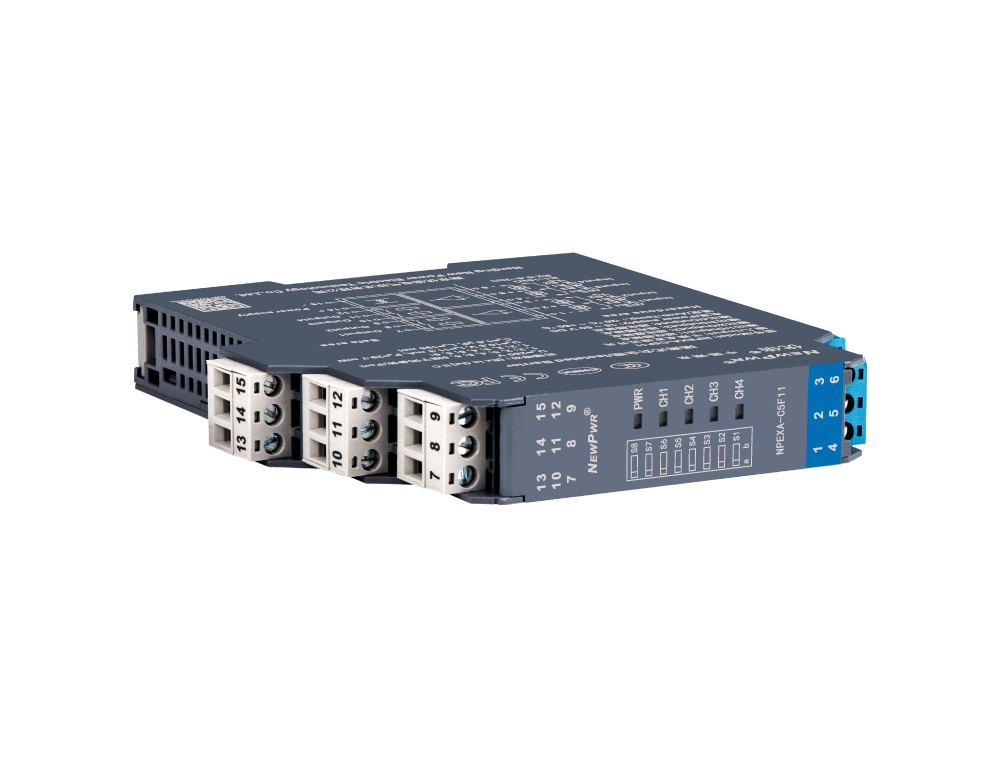

NPEXA-C5F11
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 干接点或NAMUR接近开关 |
| 输出信号 | 继电器触点 |
| 允许负载 | 125 V AC/0.5 A或24 V DC/1 A |
| 开关寿命 | ＞ 10万次 |
| 开关频率 | ＜ 10 Hz |
| 响应时间 | ＜ 20 ms |
| 工作功耗 | 2.0 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备 |
| 线路故障 | 输入电流≤ 50 μA，判断输入断线，输出继电器断开；输入电流≥ 6 mA，判断输入短路，输出继电器断开，通道指示灯红色闪烁 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间；2、3端子间；4、5端子间；5、6端子间) |
| Io | 11.3 mA (1、2端子间；2、3端子间；4、5端子间；5、6端子间) |
| Po | 29.7 mW (1、2端子间；2、3端子间；4、5端子间；5、6端子间) |
| Co | 1.6 μF (1、2端子间；2、3端子间；4、5端子间；5、6端子间) |
| Lo | 195 mH (1、2端子间；2、3端子间；4、5端子间；5、6端子间) |
