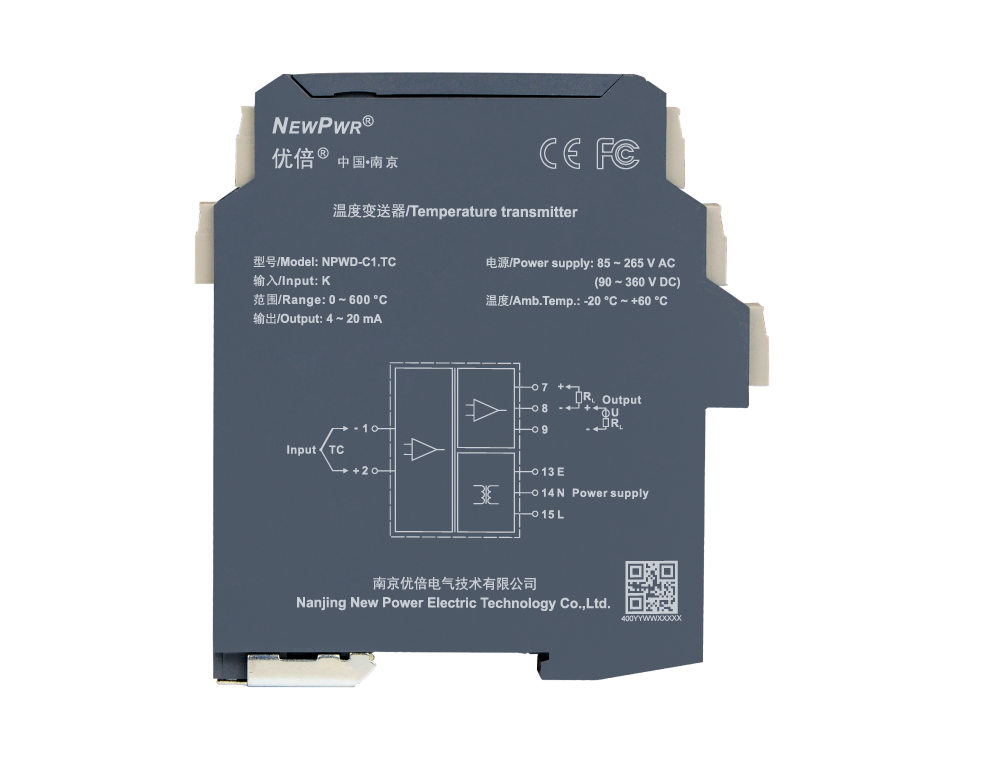

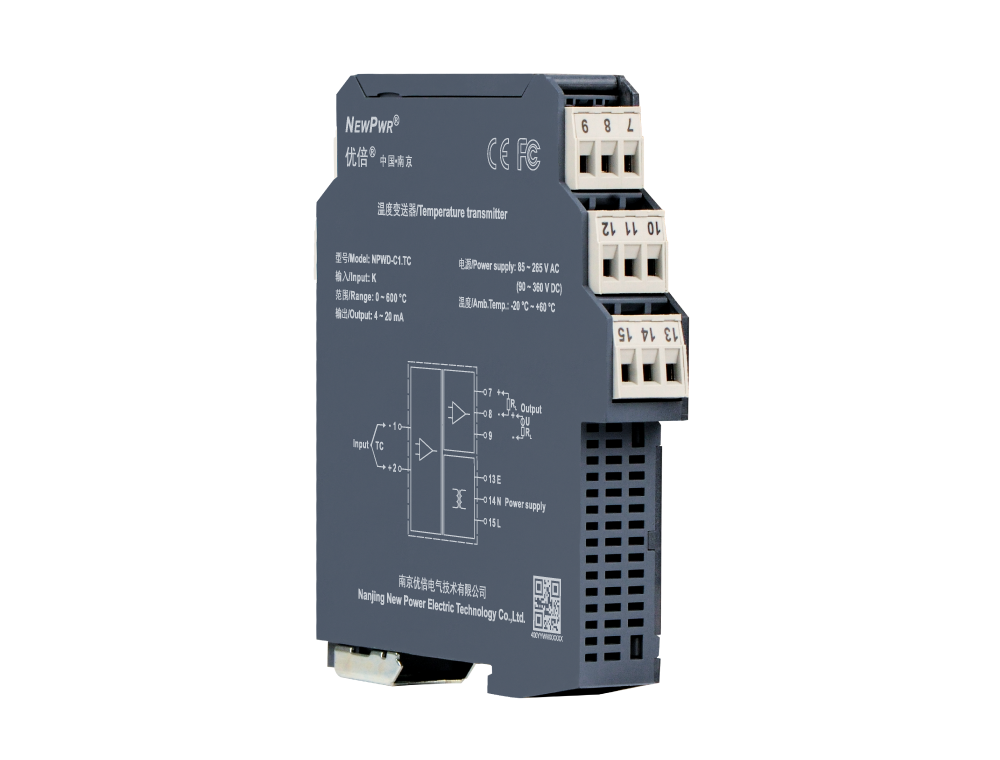

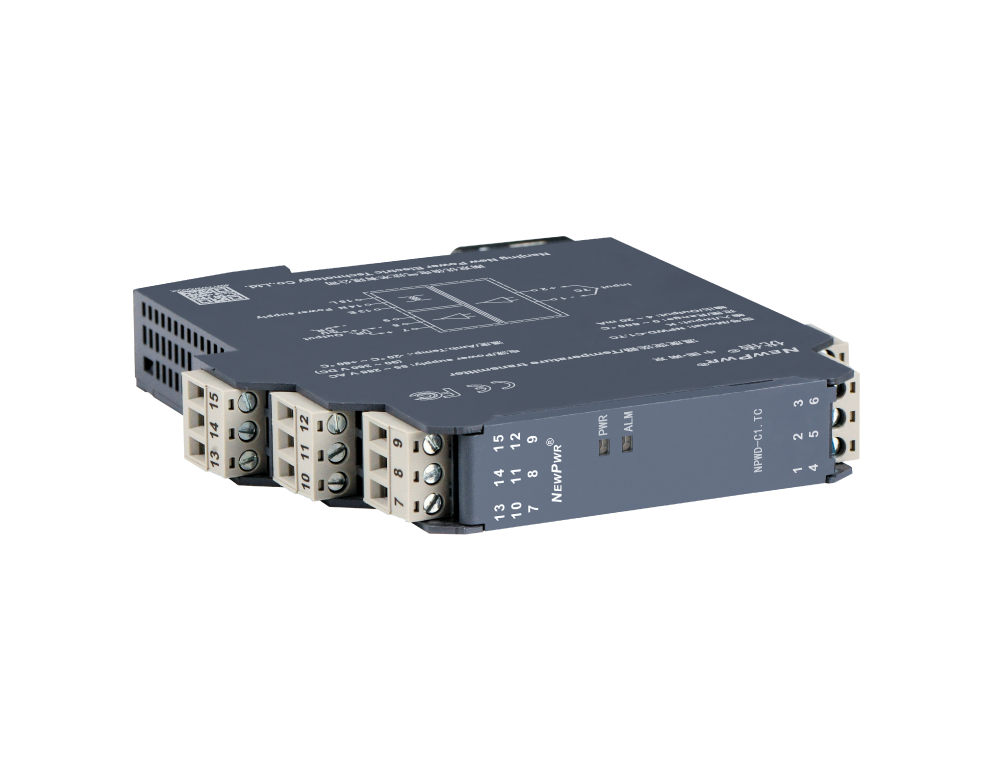

NPWD-C1.TC
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 85V AC ~ 265 V AC (90 V DC ~ 360 V DC) |
| 输入信号 | K、E、S、B、J、T、R、N等热电偶 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| E | -100 ℃ ~ +1000 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| J | -100 ℃ ~ +1200 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| T | -20 ℃ ~ +400 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 补偿精度 | 1 ℃ (补偿范围：-20 ℃ ~ +60 ℃) |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | ≤ 2.5 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不特别指明的情况下，无论输入信号出现何种故障状态，在满量程范围内输出均跟随输入信号变化 (断线除外，断线输出0 V/mA)，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时，最小输出可为0 mA，最大不超过22 mA) |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CE, FCC |
