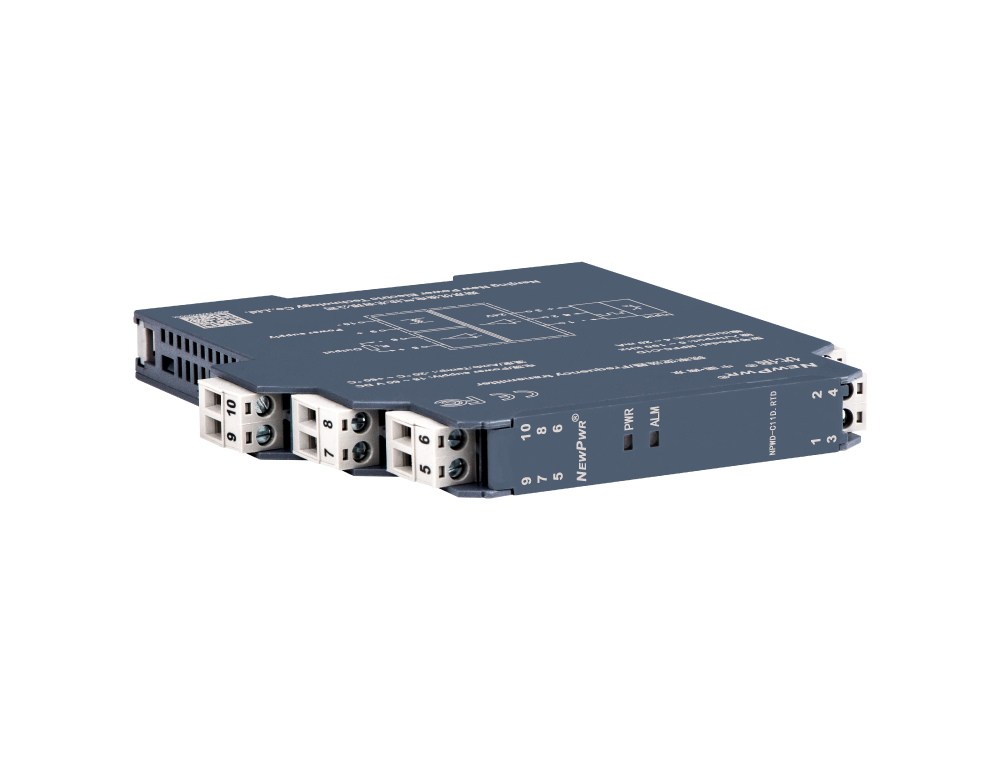

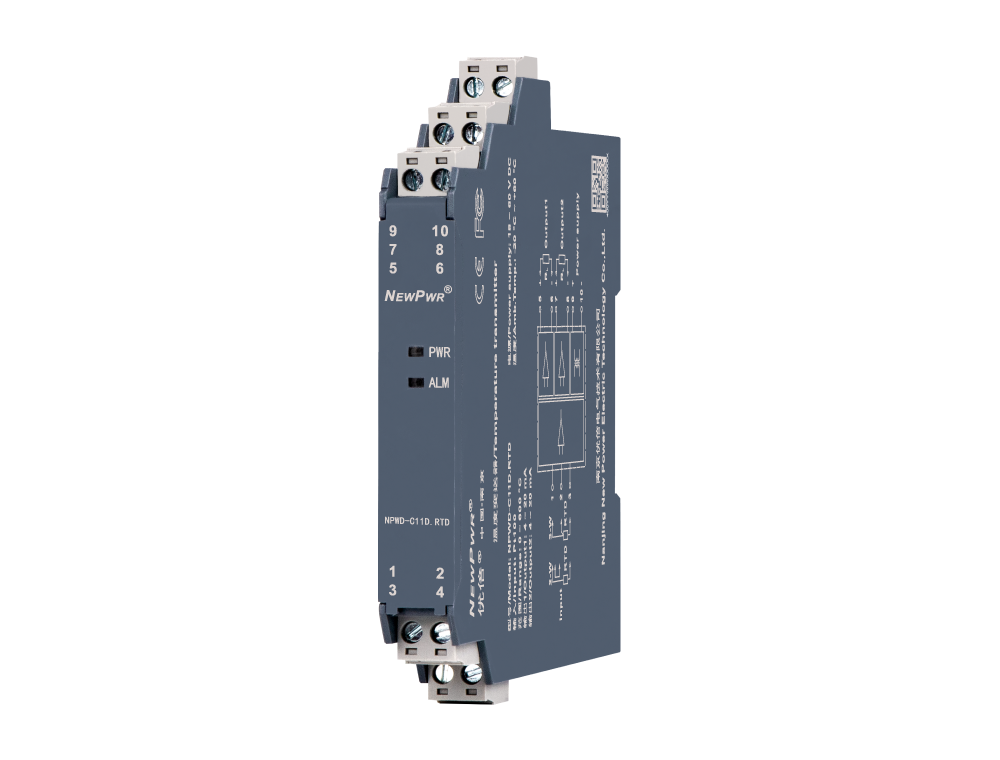

NPWD-C11D.RTD
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
| Pt100(α=0.00385) | -200 ℃ ~ +850 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Pt100(α=0.00391) | -200 ℃ ~ +850 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00428) | -180 ℃ ~ +200 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00426) | -50 ℃ ~ +200 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | 1.2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 默认跟随模式，可以配置为4mA~20mA NE43模式或固定输出模式。 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CE, FCC |
