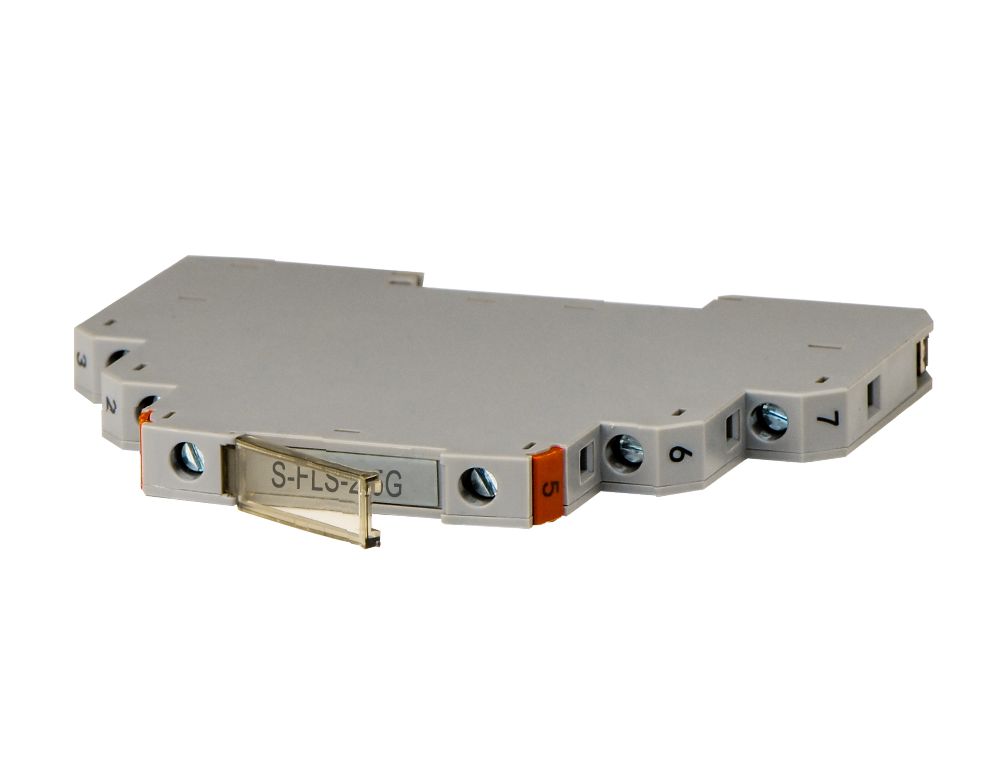

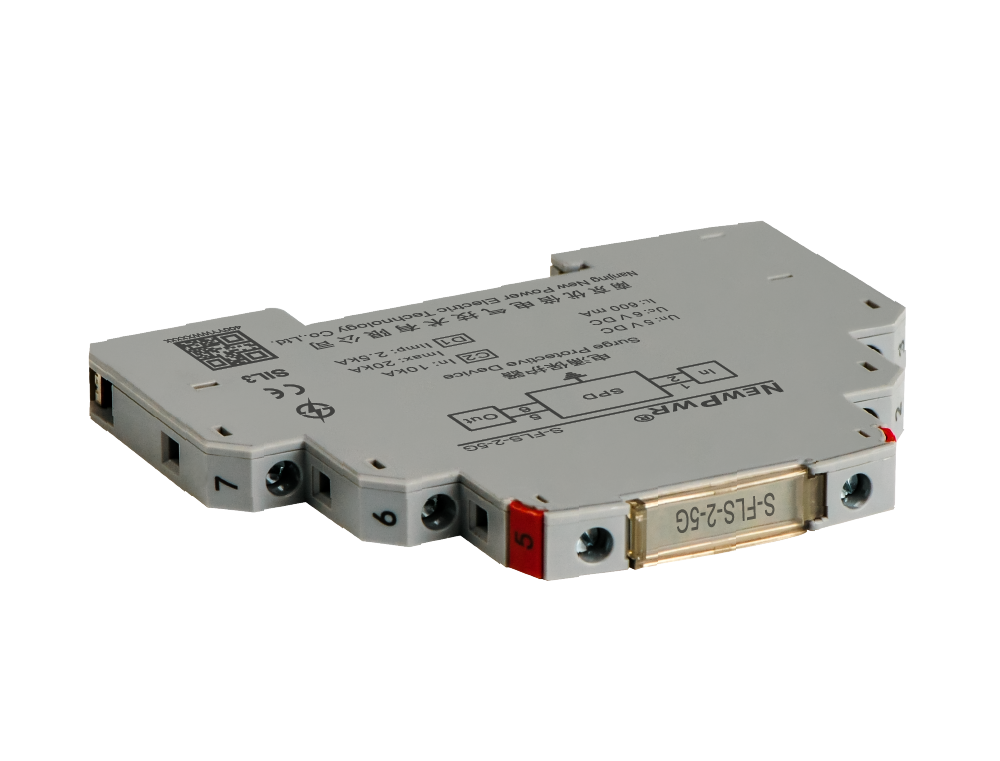

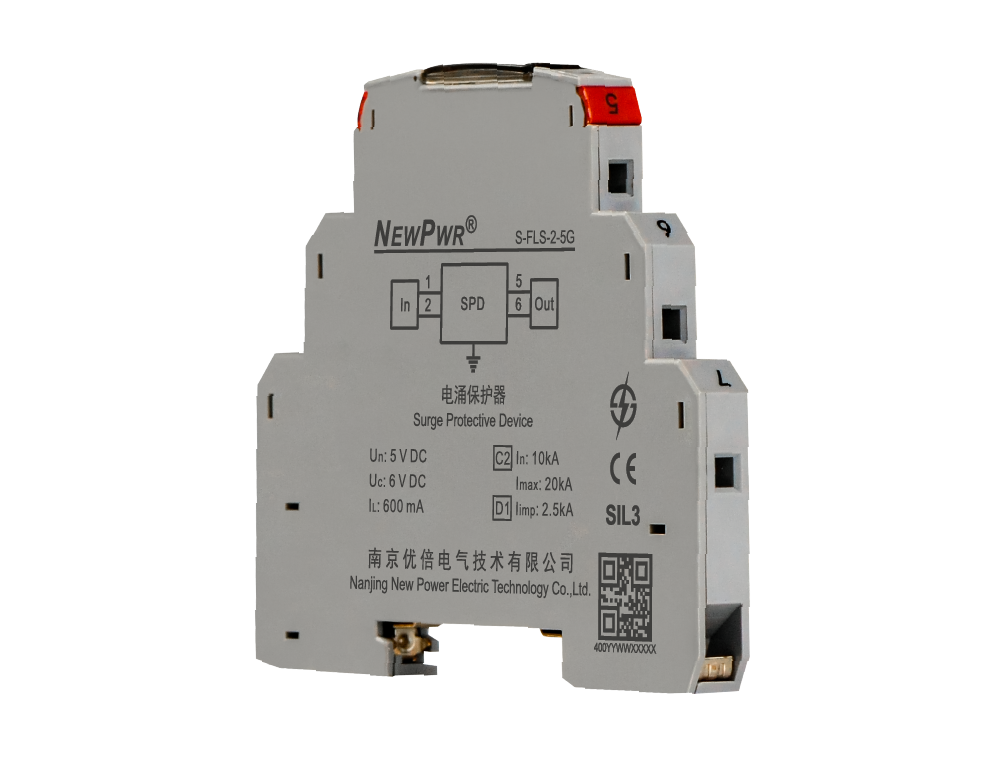

S-FLS-2-5G

电涌保护器提供线-线低残压保护,用于LPZ0B区~LPZ2区及后续分区分界面的保护。 可应用于2线制热电阻、热电偶、RS-485、MODBUS、PROFIBUS DP、CAN等产品。

类型

保护线制

防爆

细保护

分享
S-FLS-2-5G

【核心技术】


【安装与拆卸】






安装                                                                      拆卸


基本参数
标称电压Un 5 V
直流最大持续工作电压Uc 6 V
交流最大持续工作电压Uc 4 V
通用标称电流IL 600 mA
串联阻抗 1.8 Ω
响应时间Ta < 1 ns
频宽fG 100 MHz
雷电参数
总雷电冲击电流Iimp(10/350 μs),D1 5 kA
每线雷电冲击电流Iimp(10/350 μs),D1 2.5 kA
最大放电电流Imax(8/20 μs),C2 20 kA
每线标称放电电流In(8/20 μs),C2 10 kA
保护电压Up(8/20 μs),C2 L – L ≤ 45 V/ L – PE ≤ 45 V
保护电压Up(1 kV/μs),C3 L – L ≤ 15 V/ L – PE ≤ 15 V
工作环境
工作温度范围 -40 ℃ ~ +80 ℃
外壳材料
外壳材料 PC
阻燃等级(UL94) V0
防护等级 IP20
机械特性
最小安装导线截面积 0.2 mm2
最大安装导线截面积 2.5 mm2
安装方式 DIN35 mm导轨安装
接地方式 导轨接地/端子接地(选配)
认证信息
测试标准 IEC 61643-21/GB/T 18802.21
产品认证 SIL, CE, FCC, 防雷
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全完整性等级 SIL3
λS (1 FIT=10-9/h) 9.40 FIT
λDU (1 FIT=10-9/h) 0.464 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 9.864 FIT
SFF 95.3%
PFDavg(T1=1Y) 2.03E-06
PFH 4.60E-10 1/h
