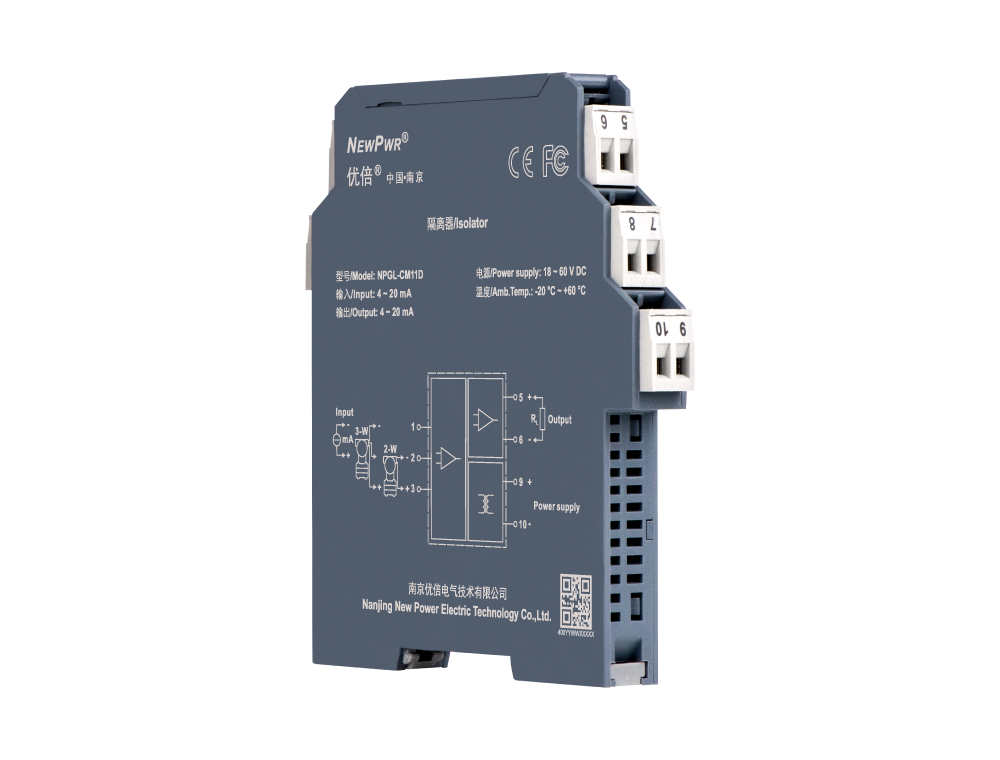

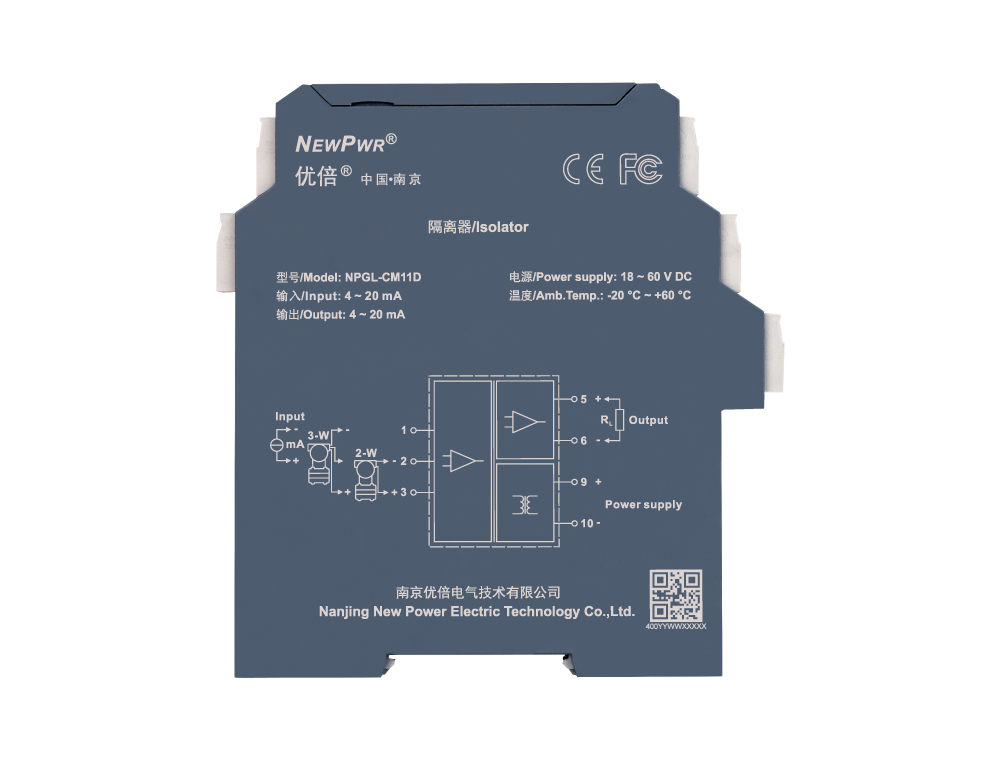

NPGL-CM11D

通用型隔离器,输入2线制、3线制变送器或电流源信号,经隔离转换为4~20mA电流信号输出(其他输出信号类型产品,具体型号见型谱),同时支持HART数字信号双向传输。该产品需要独立供电,输入、输出和电源三端隔离。

输入

输出(具体型号见型谱)

通道

供电

HART

分享
NPGL-CM11D

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




电源
供电电源 18 ~ 60 V DC
输入
输入信号 4 ~ 20 mA,HART数字信号
输入阻抗 约50 Ω
配电电压 开路电压≤ 26 V,20 mA时输出电压≥ 22 V
输出
输出信号 4 ~ 20 mA,HART数字信号
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 2 ms
工作功耗 1.3 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
机械特性
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 CE, FCC
