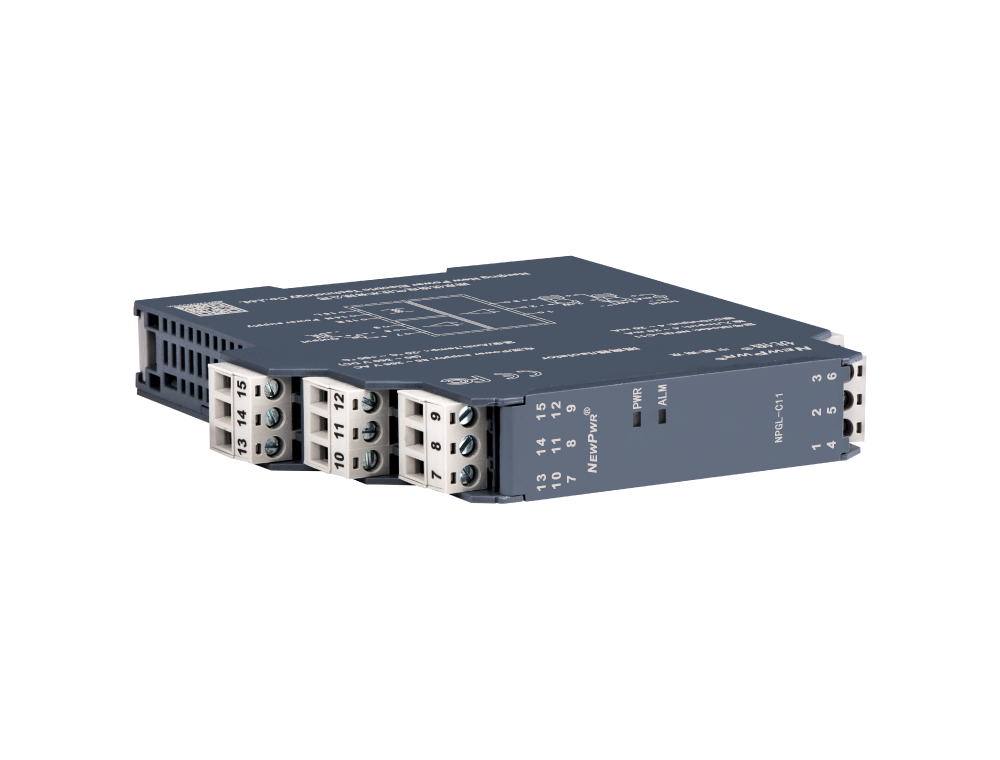

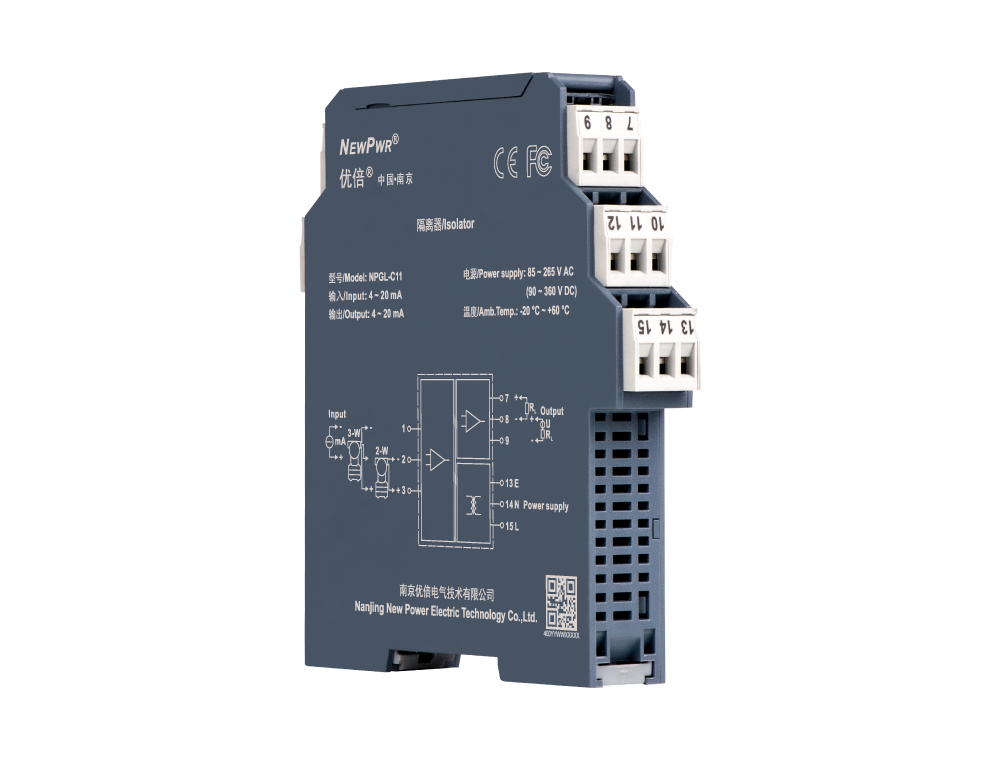

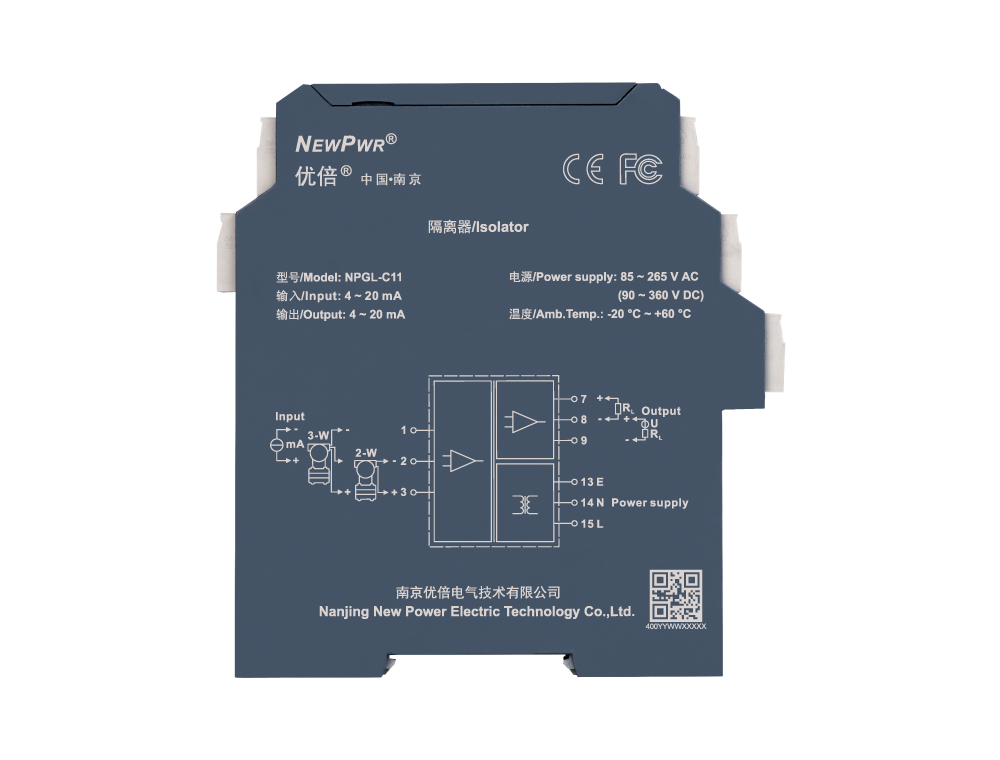

NPGL-C11

智能型隔离器,输入2线制、3线制变送器或电流源信号,经隔离转换为4~20mA电流信号输出(其他输出信号类型产品,具体型号见型谱)。该产品需要独立供电,输入、输出和电源三端隔离,具有在线故障自诊断功能,可以通过PC端或手持编程器对信号类型、信号范围等进行组态设置。

输入

输出(具体型号见型谱)

通道

供电

HART

分享
NPGL-C11

【核心技术】


【安装与拆卸】






安装                                                                      拆卸





电源
供电电源 85V AC ~ 265 V AC (90 V DC ~ 360 V DC)
输入
输入信号 4 ~ 20 mA
输入阻抗 ≤ 100 Ω
配电电压 开路电压≤ 26 V,20 mA时输出电压≥ 22 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
工作功耗 ≤ 0.8 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 在用户不特别指明的情况下,无论输入信号出现何种故障状态,在满量程范围内输出均跟随输入信号变化 (4 ~ 20 mA输入断线或短路除外,此时输出0 V/mA),但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时,最小输出可为0 mA,最大不超过22 mA)
机械特性
连接方式 螺钉连接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 CE, FCC
