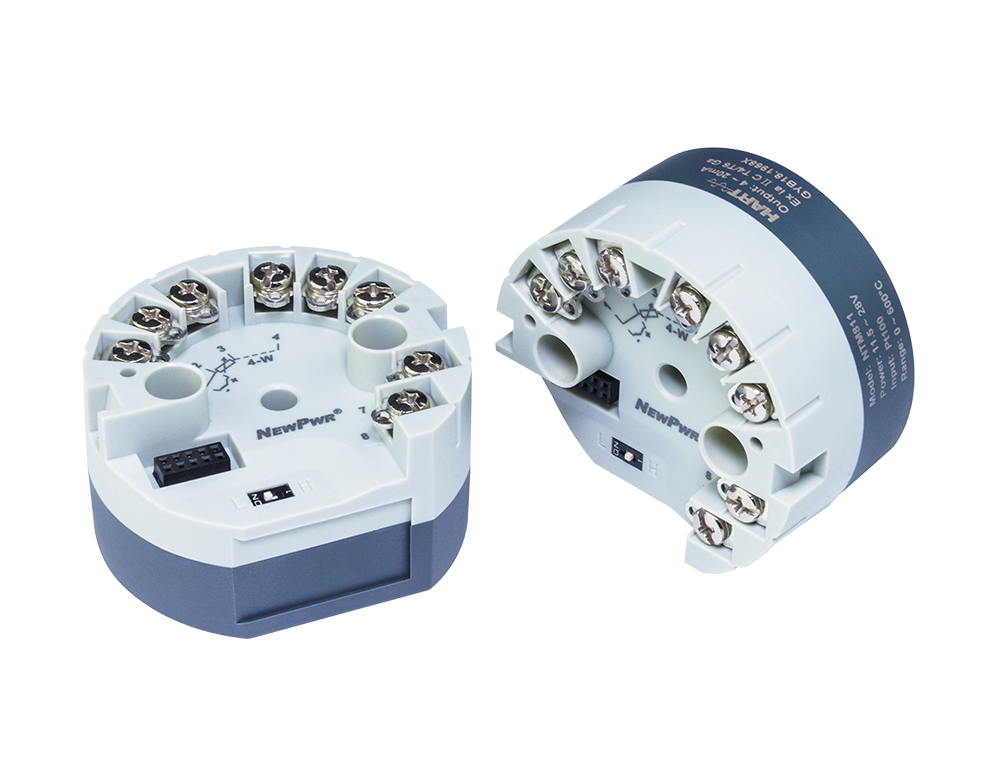

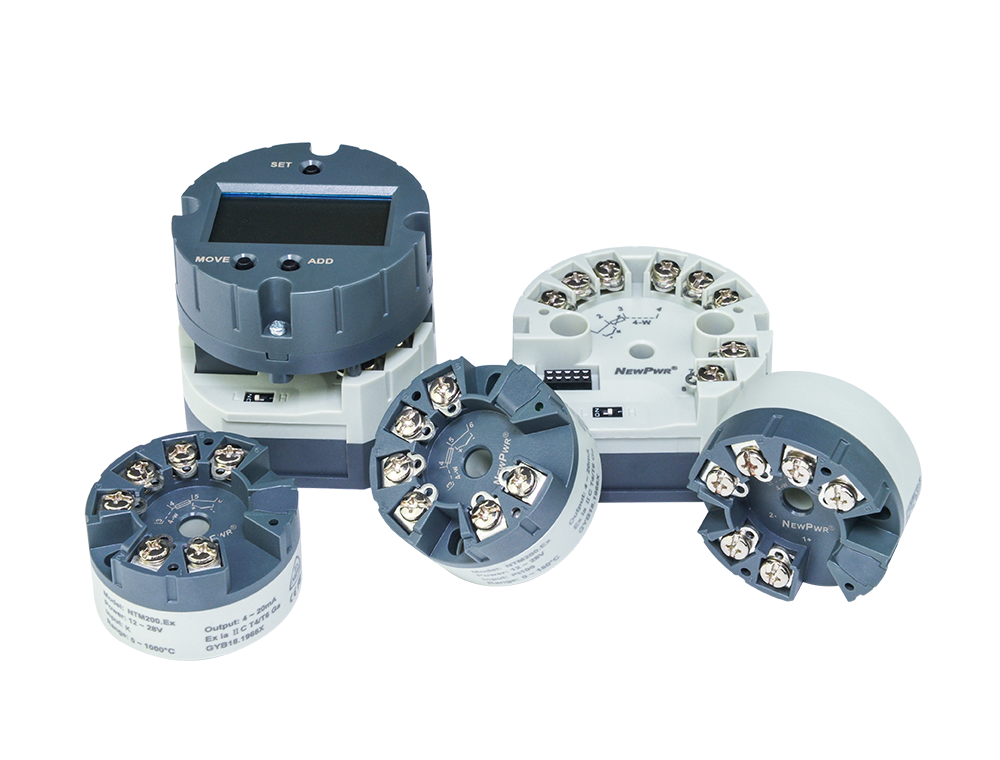

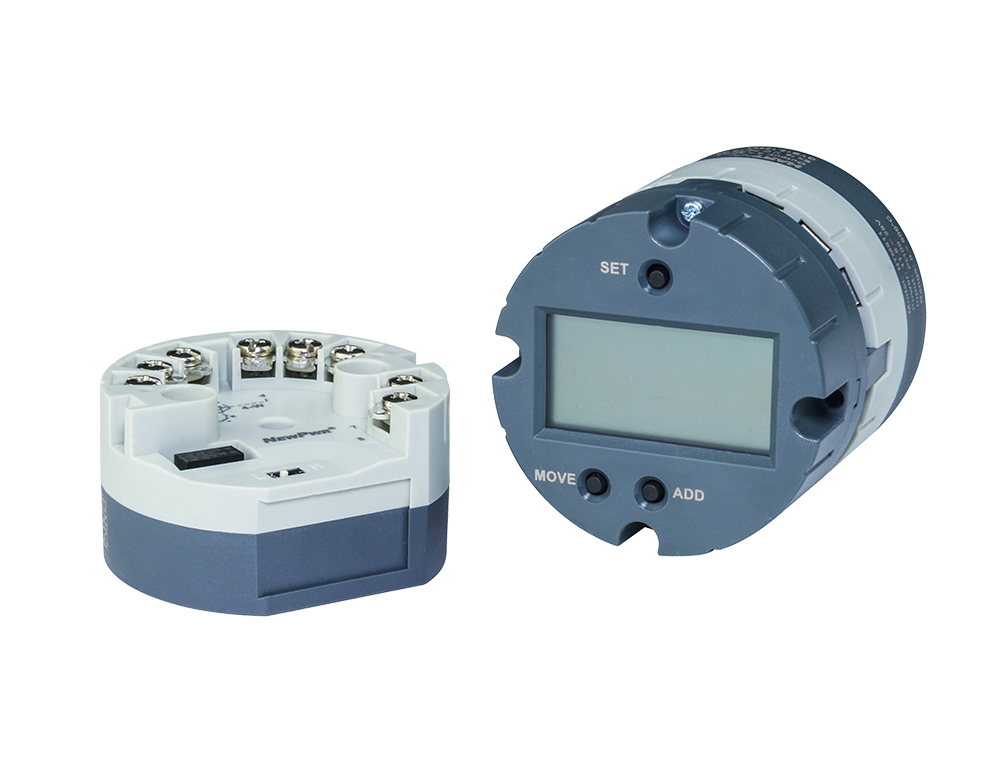

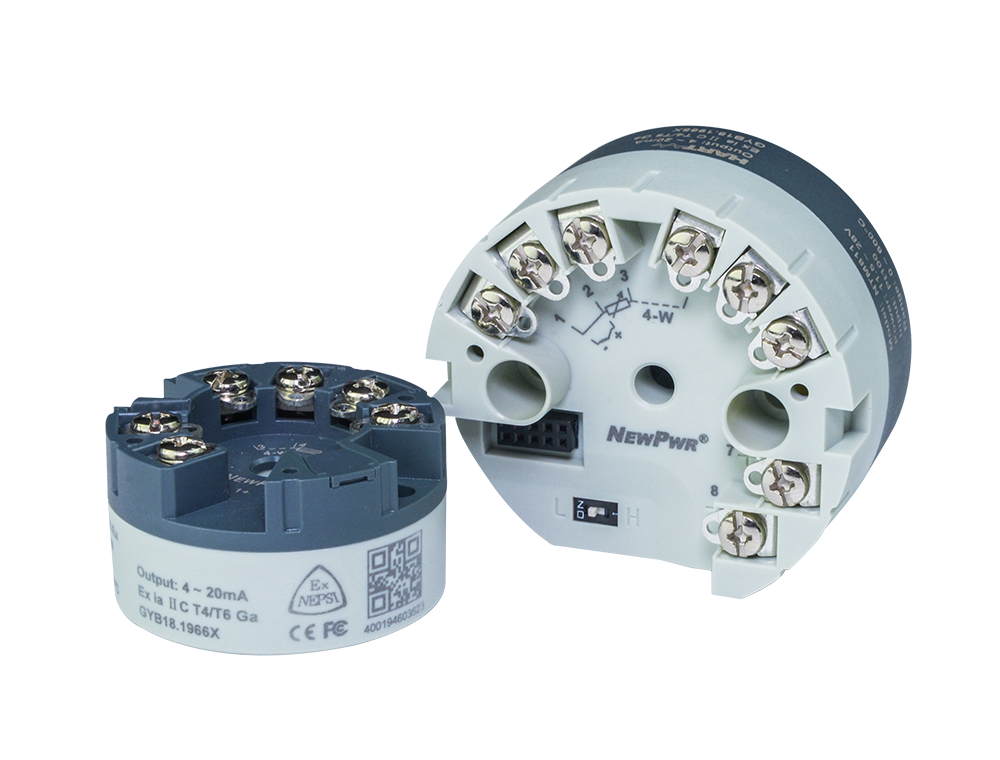

Product Temperature Transmitter NTM810

NTM810

一体化温度变送模块，将现场的热电偶、热电阻信号信号经数字线性化处理，隔离转换为4~20mA输出，在输出回路上截取能量为工作电源。支持HART数字通信。

Output signal

Channels

Power Supply Mode

HART

LCD

Ex

Share
NTM810
Product details Technical data Download
contrast

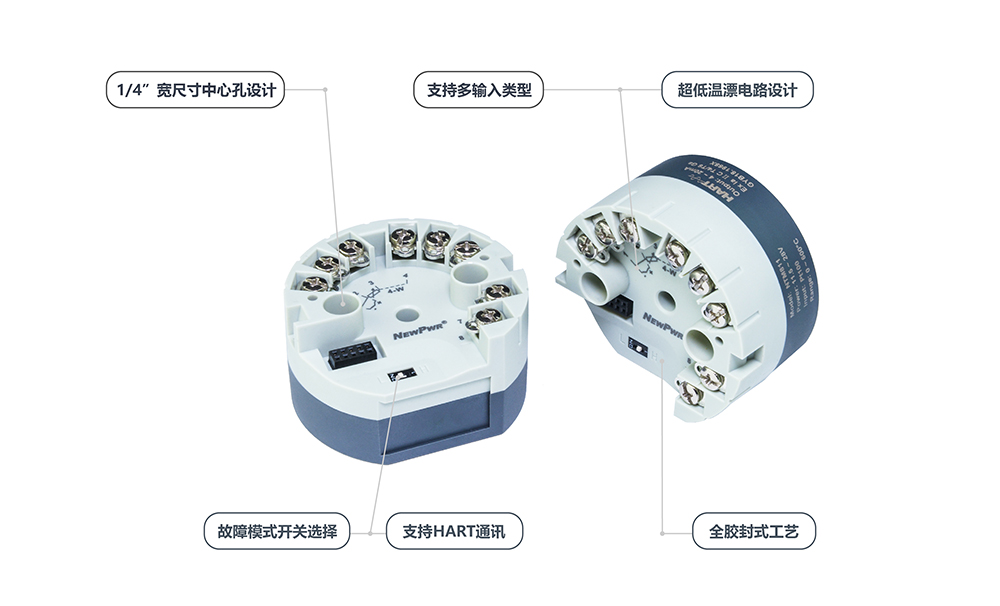

【核心技术】



【Technical data】 Supply Input Output Transfer characterisics General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 11.5 ~ 28 V DC 回路供电
Input
输入信号 K、E、S、B、J、T、R、N等热电偶；Pt100、Cu100、Cu50、BA1、BA2等热电阻；毫伏信号(-10 ~ 120 mV)；电阻信号(0 ~ 400 Ω)
引线电阻 ≤ 20 Ω/线 (热电阻)
Output
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-11.5)/0.02] Ω；U为回路供电电压
Transfer characterisics
转换精度-K -200 ℃ ~ +1372 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-E -100 ℃ ~ +1000 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-J -100 ℃ ~ +1200 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-N -200 ℃ ~ +1300 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-S -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
转换精度-R -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
转换精度-T -20 ℃ ~ +400 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-B +400 ℃ ~ +1820 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
转换精度-Pt100 -200 ℃ ~ +850 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
转换精度-Cu50 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
转换精度-Cu100 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
转换精度-毫伏信号 -10 mV ~ 120 mV/＜10 mV，0.01 mV/≥10 mV，±0.1 %F.S.
转换精度-电阻信号 0 ~ 400 Ω/＜50 Ω，0.05 Ω/≥50 Ω，±0.1 %F.S.
温度漂移 25 ppm/℃
General parameters
补偿精度 1 ℃ (补偿范围：-40 ℃ ~ +85 ℃)
响应时间 ≤ 1 s
EMC data
电磁兼容 IEC 61326-1
介电强度 ≥ 1500 V AC (输入/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出之间)
Operating conditions
工作温度 -40 ℃ ~ +85 ℃
储存温度 -40 ℃ ~ +125 ℃
应用场所 可安装在0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备
Mechanical specifications
连接方式 螺钉连接
螺丝端子力矩 0.5 Nm
规格尺寸 Ø 59 × 31 mm
导线规格 1.5 mm2
Certified data
产品认证 NEPSI, CE
防爆等级 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.4 V (1、2、3、4端子间)
Io 25 mA (1、2、3、4端子间)
Po 34 mW (1、2、3、4端子间)
Co 50 μF (1、2、3、4端子间)
Lo 40 mH (1、2、3、4端子间)
Ui 28 V (7、8端子间)
Ii 93 mA (7、8端子间)
Pi 670 mW (7、8端子间)
Ci 近似为0 (7、8端子间)
Li 近似为0 (7、8端子间)
