Product Indicator 智能数字显示报警仪

智能数字显示报警仪

智能数字显示报警仪可以配接不同的输入信号（热电偶/热电阻/直流电压/直流电流/线性电阻等），同时显示量程、变送量程、报警控制、通讯等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、变送、报警控制、数据采集和记录，其适用范围非常广泛。

Channels

Alarm

Communication

Power Supply

Share
智能数字显示报警仪
Technical data
contrast
【Technical data】 Supply Input Output 显示 General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】
Supply
供电电源 24 V ± 20% DC; 220 V ± 20% AC (频率50 Hz/60 Hz)
Input
输入信号 热电偶：K、E、S、B、J、T、R、N等(冷端温度自动补偿范围-15 ℃ ~ +60 ℃，补偿准确度±2 ℃)； 热电阻：Pt100、Cu100、Cu50、BA1、BA2等 (引线电阻≤ 15 Ω/线)； 电流：0/4 ~ 20 mA 、0 ~ 10 mA； 电压：0 ~ 20 mV 、0 ~ 75 mV 、0 ~ 100 mV 、0/1 ~ 5 V； 线性电阻：0 ~ 400 Ω（远传压力表）
输入阻抗 电流：≤ 100 Ω；电压：≥ 500 kΩ
配电电压 24 V ± 10% DC，≤ 30 mA
测量精度 0.2 %F.S.
Output
输出信号 电流：0/4 ~ 20 mA、0 ~ 10 mA； 电压：0/1 ~ 5 V； 通讯：RS485
允许负载 0/4 ~ 20 mA：RL ≤ 500 Ω； 0 ~ 10 mA：RL ≤ 1 kΩ； 0/1 ~ 5 V：RL ≥ 1 MΩ
触点容量 3 A/275 V AC 或 3 A/30 V DC
通讯参数 MODBUS-RTU，距离≤ 1000 m
波特率 ≤ 19.2 kbps
显示
显示方式 单排（4位）、双排（8位）可选
显示范围 -1999 ~ 9999
分辨率 0.1 ℃（温度信号输入）；显示末位1个字（线性信号输入）
General parameters
工作功耗 ≤ 5 W
EMC data
电磁兼容 IEC 61326-1
介电强度 ≥ 1000 V AC (输入/输出之间)；≥ 1500 V AC (电源/输入之间)；≥ 1500 V AC (电源/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
Operating conditions
工作温度 -10 ℃ ~ +60 ℃
储存温度 -30 ℃ ~ +70 ℃
Mechanical specifications

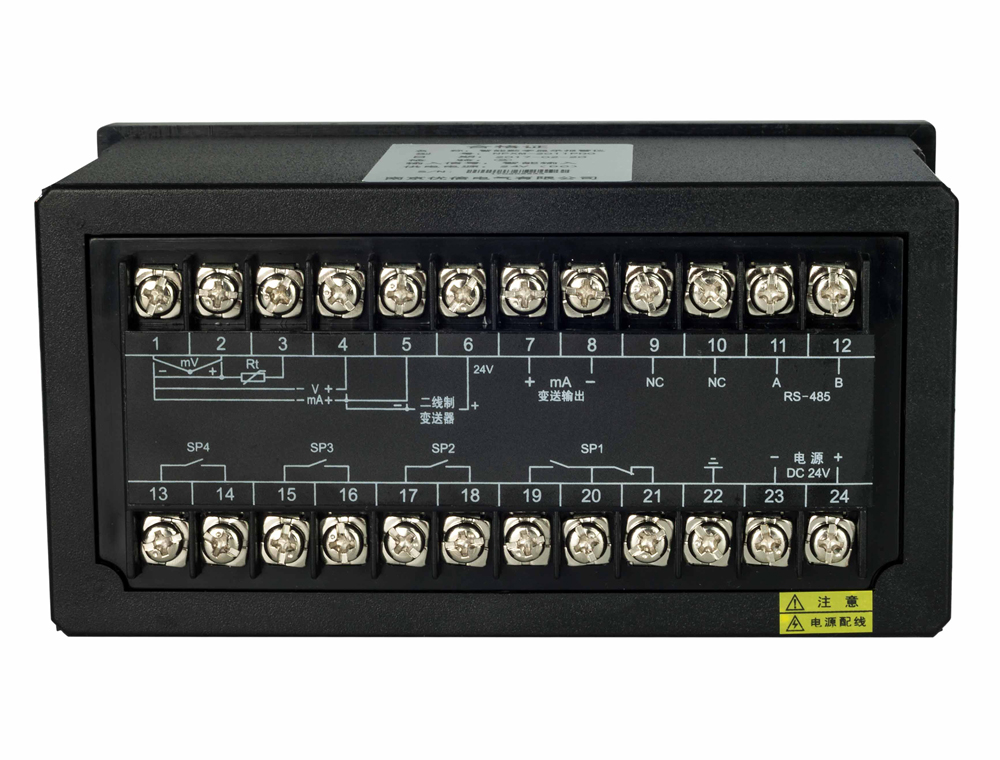

连接方式 螺钉连接
规格尺寸 宽160 mm×高80 mm×深94 mm； 宽80 mm×高160 mm×深94 mm； 宽96 mm×高96 mm×深130 mm； 宽96 mm×高48 mm×深110 mm； 宽48 mm×高96 mm×深110 mm； 宽72 mm×高72 mm×深102 mm； 宽48 mm×高48 mm×深110 mm
