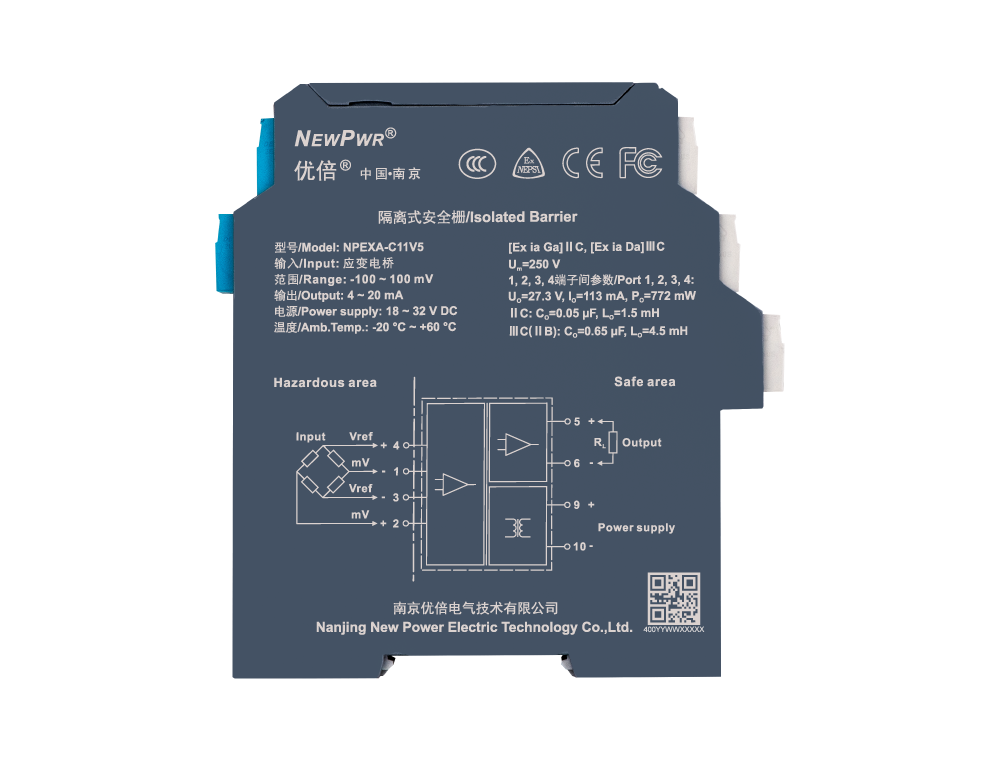

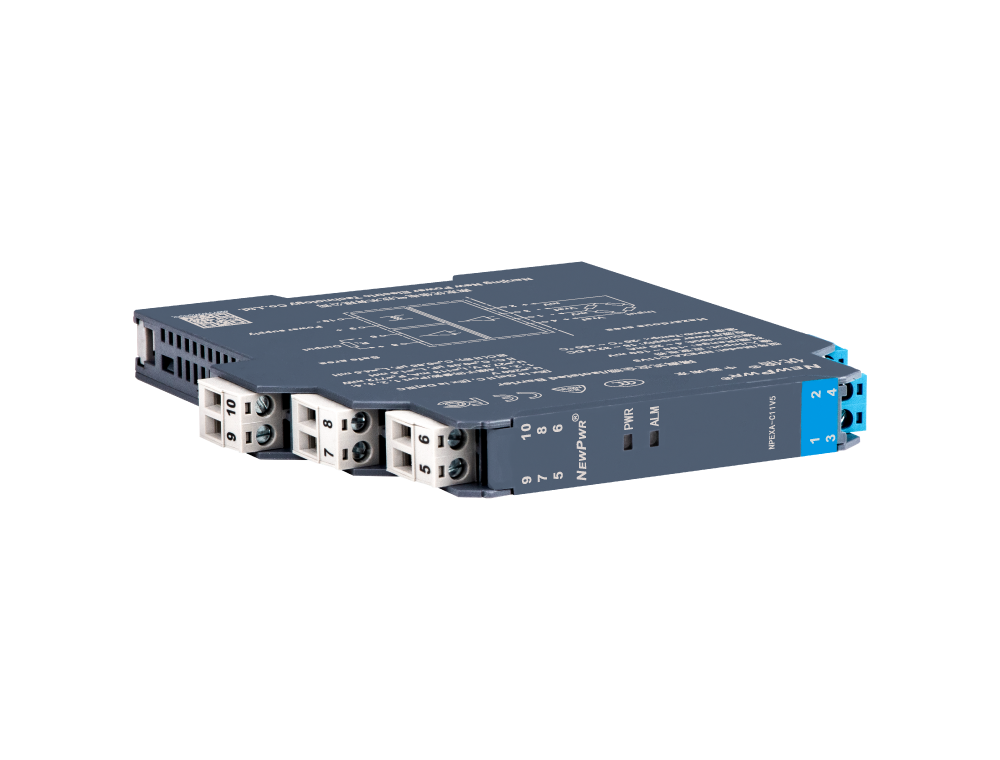

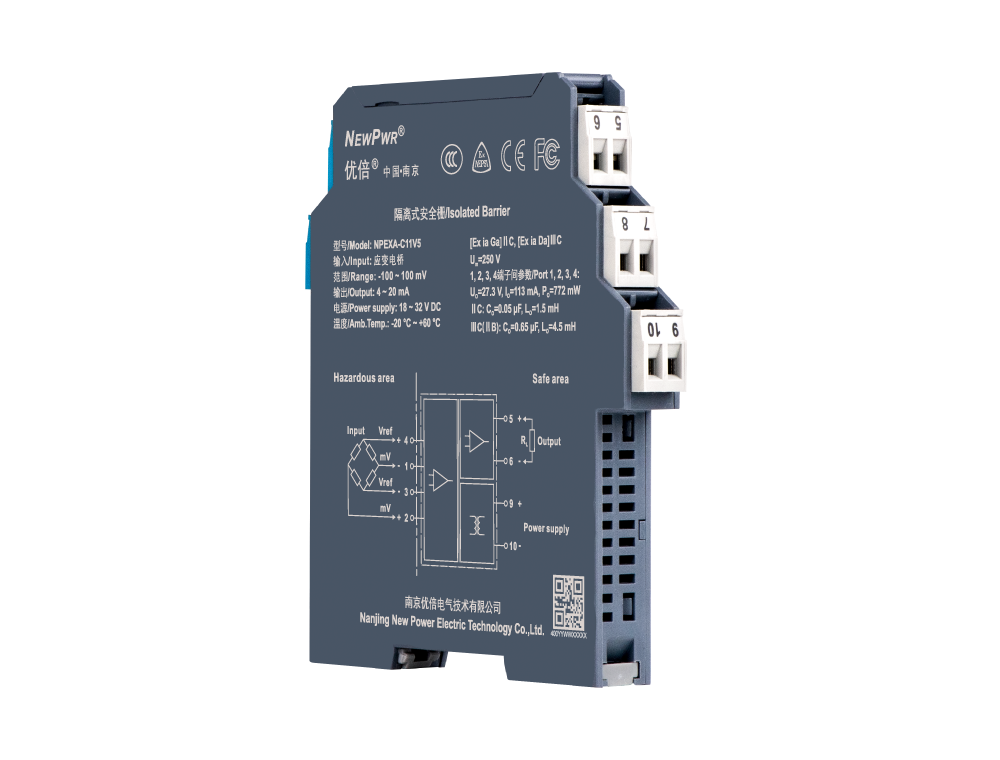

NPEXA-C11V5

应变电桥隔离式安全栅，可以给危险区的应变电桥提供隔离本安型电源，应变电桥产生的毫伏信号，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品，具体型号见型谱)。该产品需要独立供电，输入、输出和电源三端隔离，具有在线故障自诊断功能，可以通过PC端或手持编程器对输出信号类型等进行组态设置。

输入

0～10 mV

输出（具体型号见型谱）

4～20 mA

通道

一入一出

供电

24 V DC端子供电

电源

供电电源	18 ~ 32 V DC

输入

输入信号	-100 ~ 100 mV
激励电压	5 V

输出

输出信号	4 ~ 20 mA
允许负载	RL ≤ 550 Ω

传输特性

转换精度	信号类型	测量范围	量程范围/转换精度
传输精度	0.1 %F.S.
温度漂移	30 ppm/℃

基本参数

响应时间	≤ 500 ms
工作功耗	1.2 W

EMC特性

电磁兼容	IEC 61326-3-1
介电强度	≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻	≥ 100 MΩ (输入/输出/电源)

工作环境

工作温度	-20 ℃ ~ +60 ℃
储存温度	-40 ℃ ~ +80 ℃
应用场所	安装于安全区，可连接0区、1区、2区；ǁA、ǁB、ǁC、ⅢC；T4 ~ T6危险区的本安设备

机械特性

连接方式	螺钉连接
规格尺寸	宽12.8 mm×高110 mm×深117 mm
安装方式	DIN35 mm导轨安装

认证信息

产品认证	NEPSI, CE, FCC, CCS
防爆等级	[Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um）	250 V
Uo	27.3 V (1、2、3、4端子间)
Io	113 mA (1、2、3、4端子间)
Po	772 mW (1、2、3、4端子间)
Co (ǁC)	0.05 μF (1、2、3、4端子间)
Lo (ǁC)	1.5 mH (1、2、3、4端子间)

符合EN 60715，2根导电轨道插入35mm的DIN导轨中；为所有安装在供电导轨上的C/K系列仪表提供直流供电；标准长度0.3m，0.35m，0.4m，0.7m；减少布线和维护

连接导轨BUS基座，外部供电通过基座的接线端子引入。如果选择了冗余电源模块，此端子可不用选择。

保护外露的总线，根据需要可以拆分组合。

用于位置固定，标配2个一组

材质：金属铁，用于导轨承重加固，标配2片。
