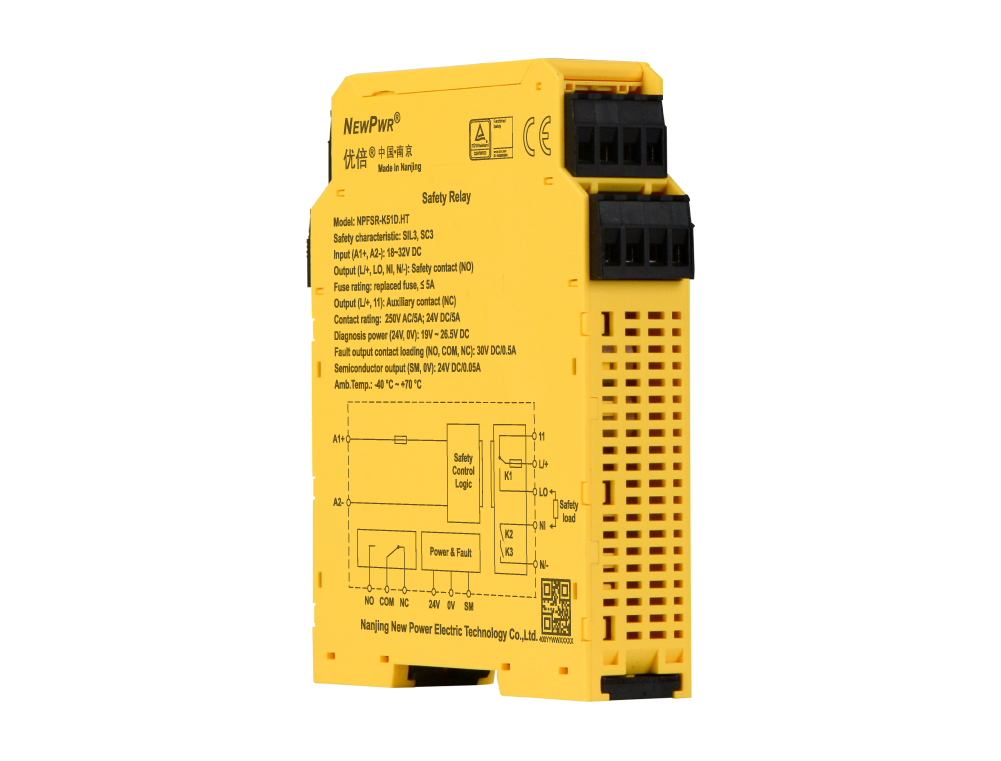

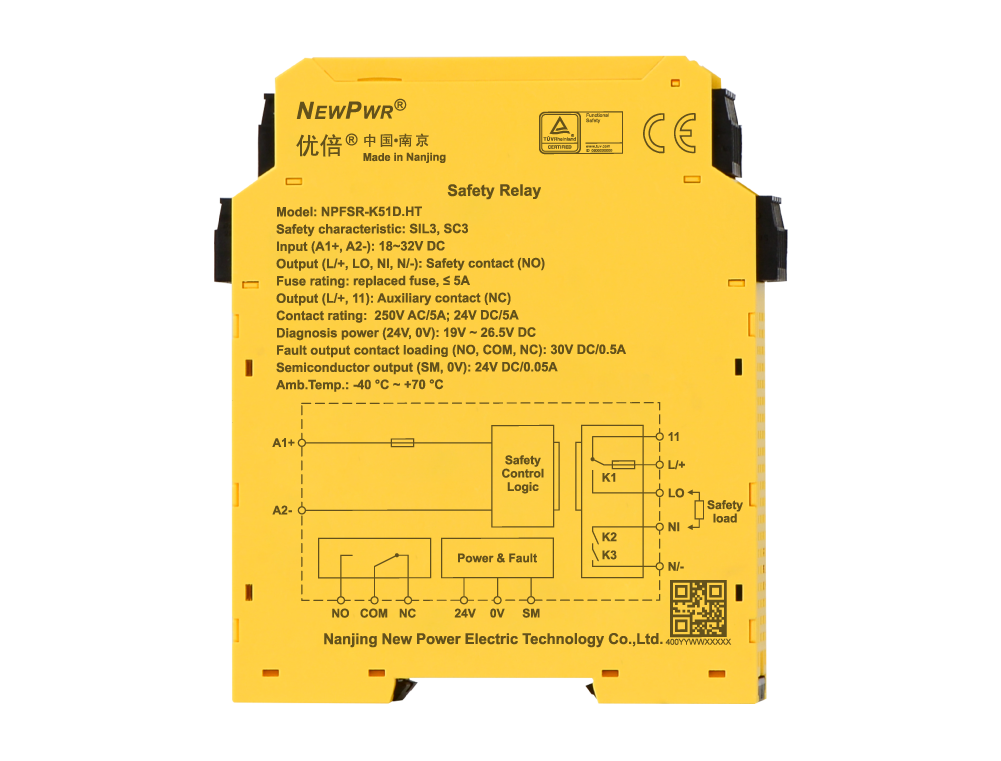

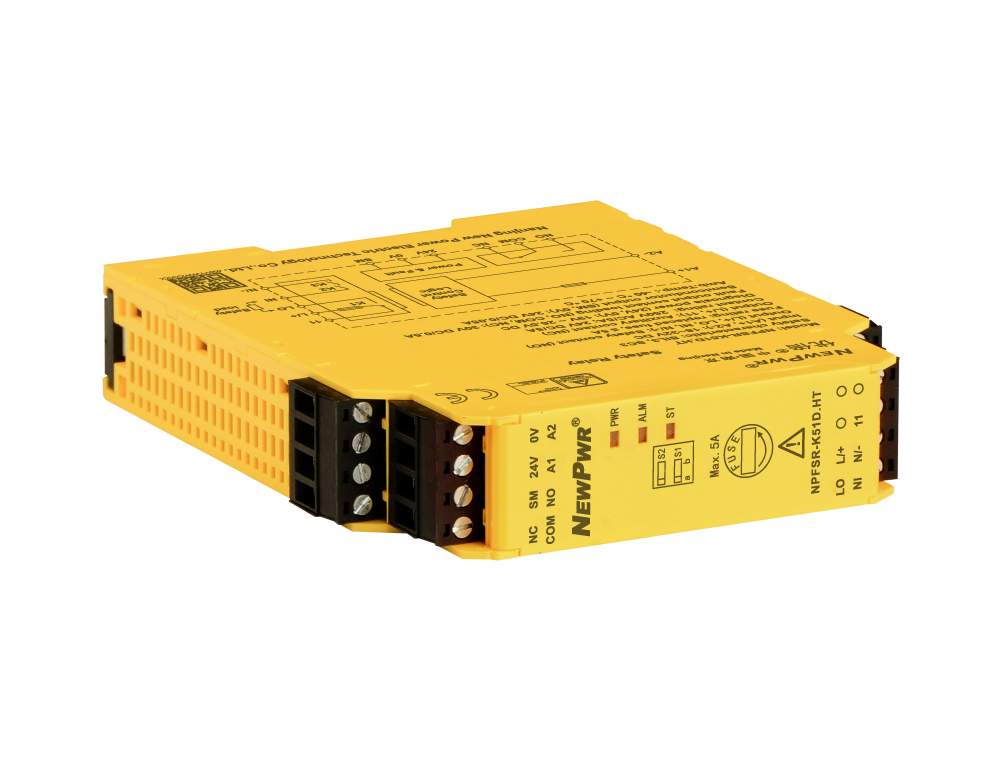

NPFSR-K51D.HT
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电类型 | 回路供电 |
| 额定电压 | 18~ 32V DC(典型值24V) |
| 输入电流 | ≤ 40mA/24V DC |
| 测试脉冲宽度 | ≤ 4ms (测试脉冲周期：≥ 100 ms ) |
| 导线电阻 | ≤ 15Ω |
| 输入设备 | 安全开关、DO信号 |
| 触点数量 | 1NO |
| 触点材料 | AgSnO2+Au plating |
| 触点容量 | 5A/250V AC, 5A/24V DC |
| 保险丝容量 | 可替代，最大电流5A |
| 线路故障检测 | 短路 (负载，继电器失电)：≤ 29Ω；开路 (负载，继电器失电)：≥ 48kΩ；欠压：≤ 35V AC，≤ 5V DC；欠流 (继电器得电)：≤ 10mA AC/DC；过流 (继电器得电)：> 5A AC/DC |
| 故障输出 | 晶体管输出：0.05A/24V DC；继电器输出：0.5A/30V DC阻性负载；响应时间：≤ 2s。（注：故障时，继电器失电，晶体管导通） |
| 吸合时间 | ≤ 300ms |
| 释放时间 | ≤ 100ms |
| 开关频率 | ≤ 0.5Hz |
| 整机功耗 | ≤ 1.1W/24V DC/通道 |
| 电磁兼容 | 符合IEC 61298-3,IEC 61000-6-2, IEC61326-3-1 |
| 额定绝缘电压 | 250V AC |
| 额定冲击耐受电压 | 6000V(1.2/50us) |
| 绝缘强度 | 3000V AC, 1 min |
| 电气间隙和爬电距离 | 符合IEC 60664-1 |
| 振动 | 符合IEC 61298-3, 10Hz ~ 150Hz, 0.75mm |
| 过压等级 | III |
| 污染等级 | 2 |
| 防护等级 | IP20 |
| 工作温度 | -40°C ~ +70°C |
| 储存温度 | -40°C ~ +80°C |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽23 mm×高100 mm×深115mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | SIL, CE |
| 检验测试间隔 | 20年，符合IEC 61508 |
| 平均诊断覆盖率 | 60%，符合IEC 61508 |
| 安全完整性等级 | SIL3，符合IEC 61508 |
| 硬件故障裕度 | 0，符合IEC 61508 |
| 安全失效分数 | ≥ 90%，符合IEC 61508 |
| 要求时危险失效概率 | 1.45×10-4/PTI=20年，符合IEC 61508 |
