开箱照，用艺术的方式向自己的行业致敬
大家可曾见过这些“开箱照”?
怎么样？视觉效果很震撼，也很有趣吧！没错，这个就是名为“Tetris Challenge（俄罗斯方块挑战赛）”。最初由瑞士苏黎世救护部门发起，他们真人一比一展示全部的复杂装备，迅速火遍网络。活动随后传播到多个国家，各行各业无不热情地参与到这场“开箱照”活动，用艺术的方式向自己的行业致敬！

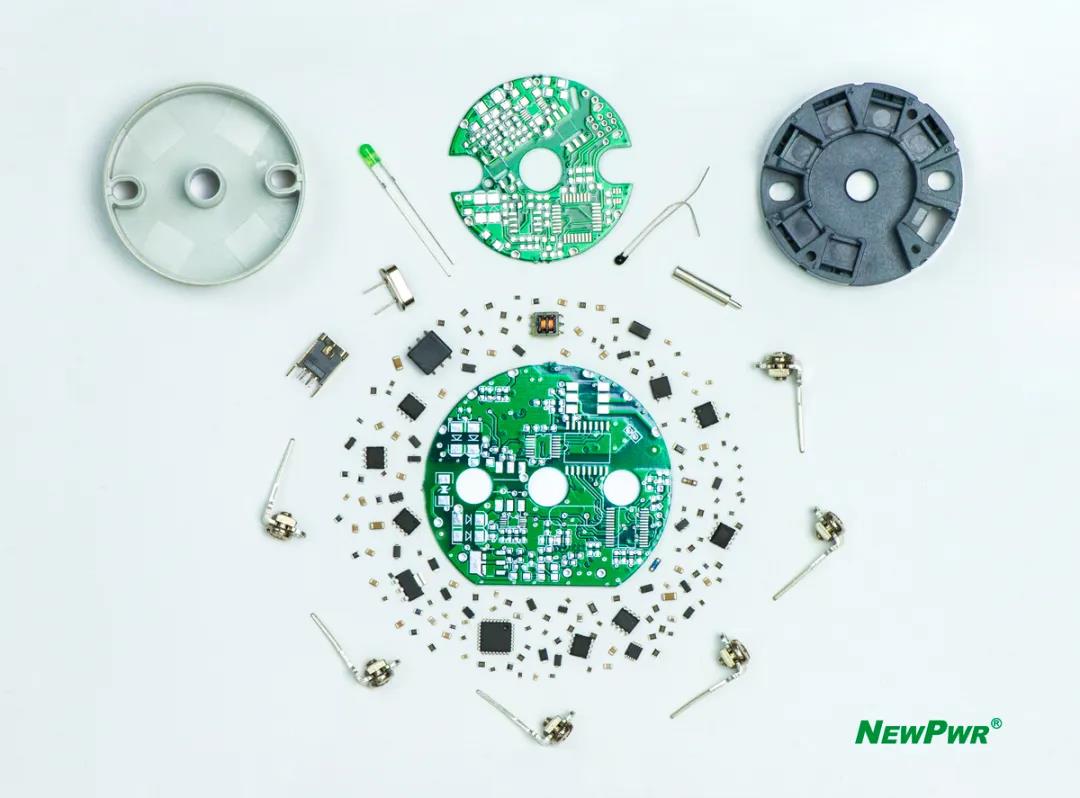

优倍研发者们受此创意启发，拿出自己全新一代温度变送模块，展示”开箱照“：让这个工业仪表产品以自己原始独特的方式呈现在客户眼前。当我们将产品拆分，数模转换芯片、DC/DC转换芯片、模数转换芯片、EMC抗干扰器件、隔离变压器、微控器、电阻、电容、测试针等一一铺展开来，呈现出一个截然不同的产品世界。
优倍全新一代温度变送模块“开箱照”
市场上温度变送器产品品类繁多，国内外品牌林林总总不下千款，价格也从百元到数千元一只不等。如何从中选出属于自己的”型“，请跟随本期研发者笔记，以优倍产品为例，详析如下。
01 应用场景
由温度传感器与变送器组成的工业仪表叫一体化温度变送器。其工作原理：将现场的两线制热电偶（K/E/S/B/J/R等）、两线制/三线制/四线制热电阻（PT100/Cu100/Cu50/BA1等）等信号经数字线性化处理和运算转换为两线制4~20mA电流信号进行传输。电流信号便于远距离传输，回路损耗小，施工成本低等优点，被工业信号远传广泛的应用。

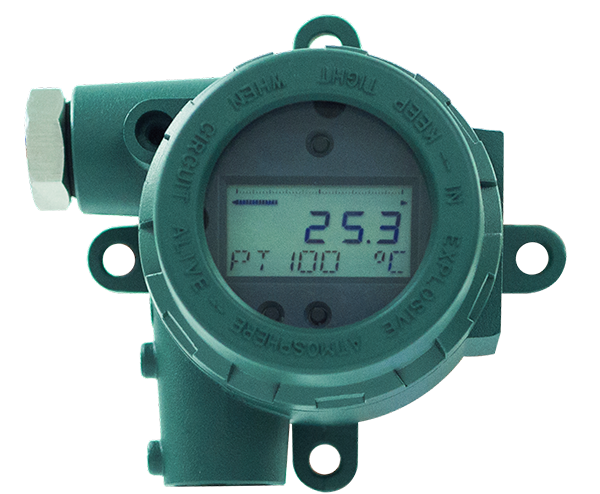

优倍一体化温度变送器具有数字LCD液晶显示单元，可直观显示温度及电流信号，支持现场设备组态等功能。该系列产品可应用于石油、化工、冶金、环保等场所，实现对现场工艺管线的精准测量与控温。
02 供电方式

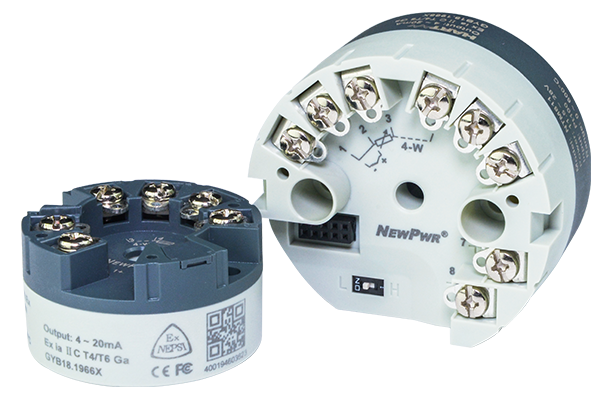

优倍NTM温度变送模块，供电方式采用两线制回路供电。输出信号与电源供电共用同一回路，便于现场接线配置，连接回路供电型的I/O系统卡件使用。在输出4~20mA的电流信号上叠加一个幅值为0.5mA的数字HART信号进行双向通讯。可用于过程参数、设备组态、校准、信息诊断等。产品细分为：通用型、HART型。
03 产品亮点

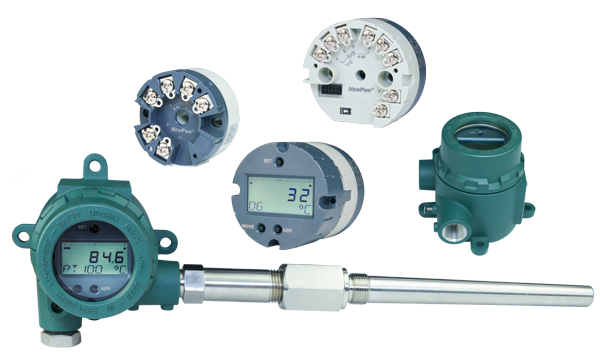

优倍NTM860系列产品具备启动电压低、输出纹波小、输入输出互相隔离、抗EFT和射频干扰能力强，具备-40~+85℃宽范围低温漂的特性。支持多种传感器输入类型，可实现LCD液晶显示热插拔及现场组态配置功能。隔爆型外壳设计，获得防爆、CE、环境试验等证书及报告。
04 质量保证

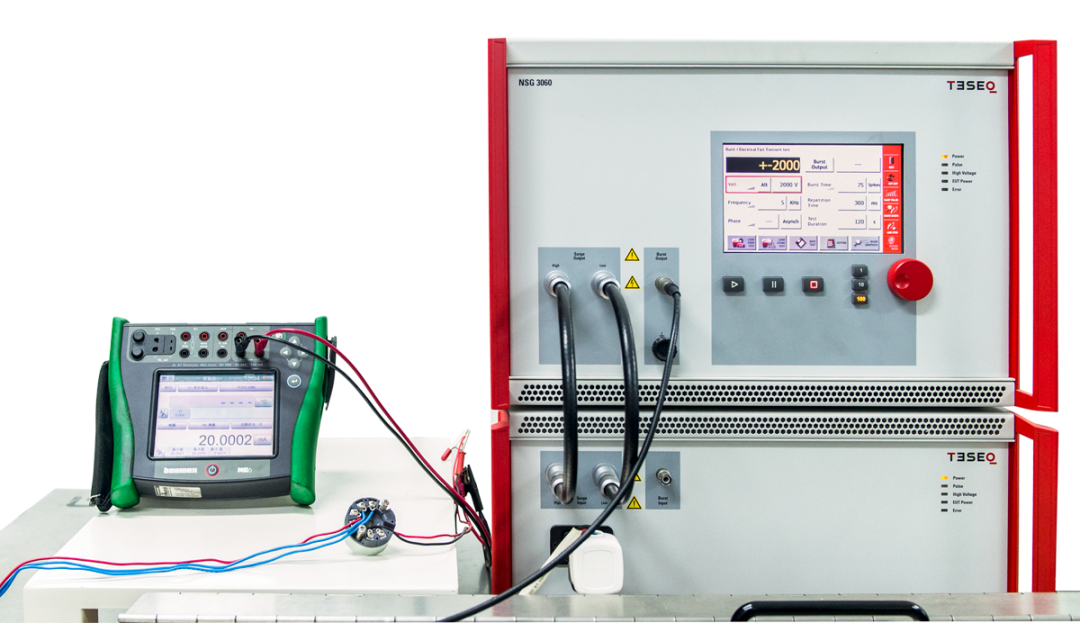

HART通讯执行最新HART7规范设计，满足HCF_TEST-001、HCF_TEST-002、HCF_TEST-003、 HCF_TEST-004测试规范要求。抗电磁兼容设计：执行IEC61326（静电、群脉冲、浪涌、射频传导等）

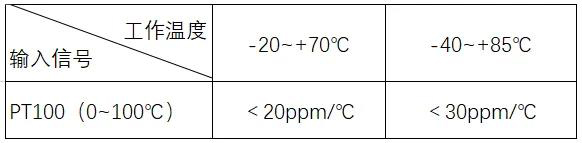

低温漂设计方案，满足严苛的工况环境要求，依据国家标准《GB/T 28473.1-2012 工业过程测量和控制系统用温度变送器》中指出，现场温度变送器应在-20~+70℃工况条件下工作。优倍NTM300系列在此基础上进行工作范围提升，可达-40~+85℃，其温漂系数对比如下：
05 专利产品

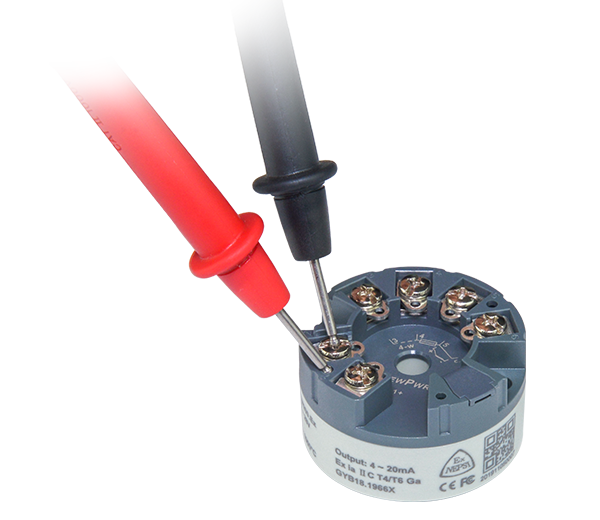

优倍NTM200系列产品具备高精度传输特性，可达±0.1%F.S范围以内，利用产权专利电路技术，满足低温漂的设计要求；预留USB组态接口，可与优倍所有组态软件和编程工具进行通讯，方便客户配置输入类型、量程范围等；增加产权专利-测试针，用户可以在不断线的状态下，使用万用表测量回路电流，便于现场问题查寻及检修。
06 智能制造
使用高导热性能密封胶、满足本安防爆要求的同时，可利于器件表面的散热，延长整机的使用寿命。
优倍率先研发智能化全自动化灌胶产线，确保产品真空灌封生产过程中的每一个环节，如：精准控制灌胶量、固化炉温控制等，保证产品的可靠性与一致性。
研发者说：
两会盛开，民心所向。让研发创新和智能制造为国产仪表插上腾飞的翅膀，共筑伟大中国梦！
优倍电气特别策划《研发者笔记》专题
优倍以专业视角，不断给工控客户带来更多的前沿技术与解决方案。
