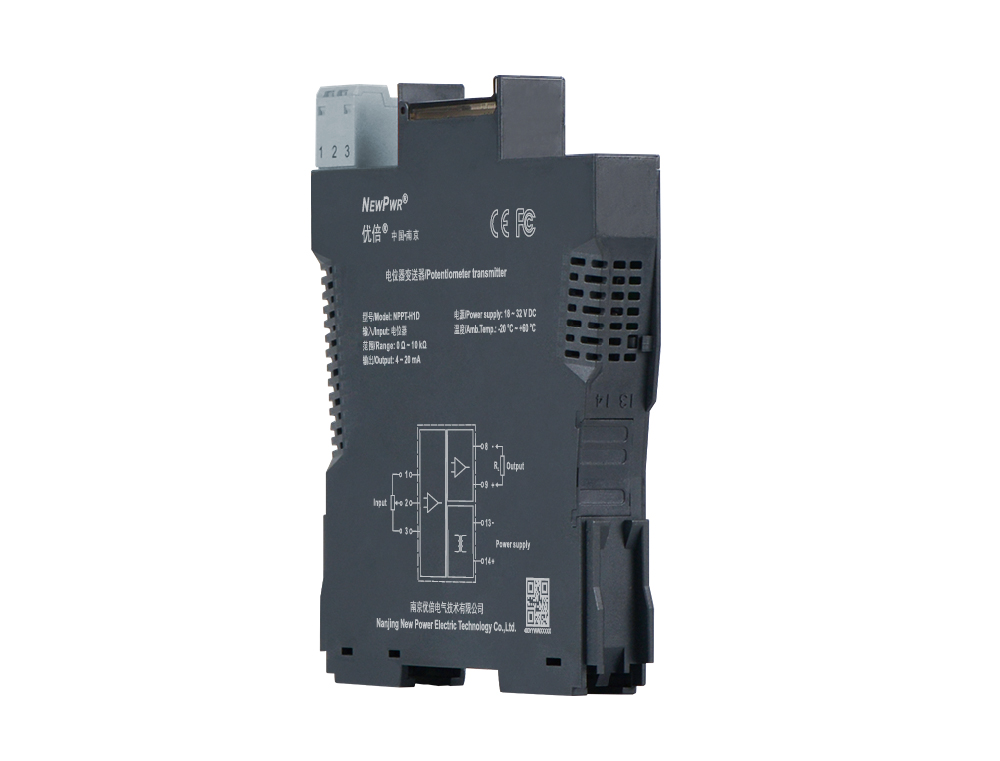

NPPT-H1D
【核心技术】
【安装与拆卸】
隔离器安装 隔离器拆卸
底板安装 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 3线制电位器 0 ~ 10 kΩ |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 500 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 0.01%F.S./℃ |
| 响应时间 | ≤ 1 s |
| 工作功耗 | 1.0 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不特别指明的情况下，无论输入信号出现何种故障状态，在满量程范围内输出均跟随输入信号变化 (断线除外，断线输出0 V/mA)，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时，最小输出可为0 mA，最大不超过22 mA) |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CE, FCC |
