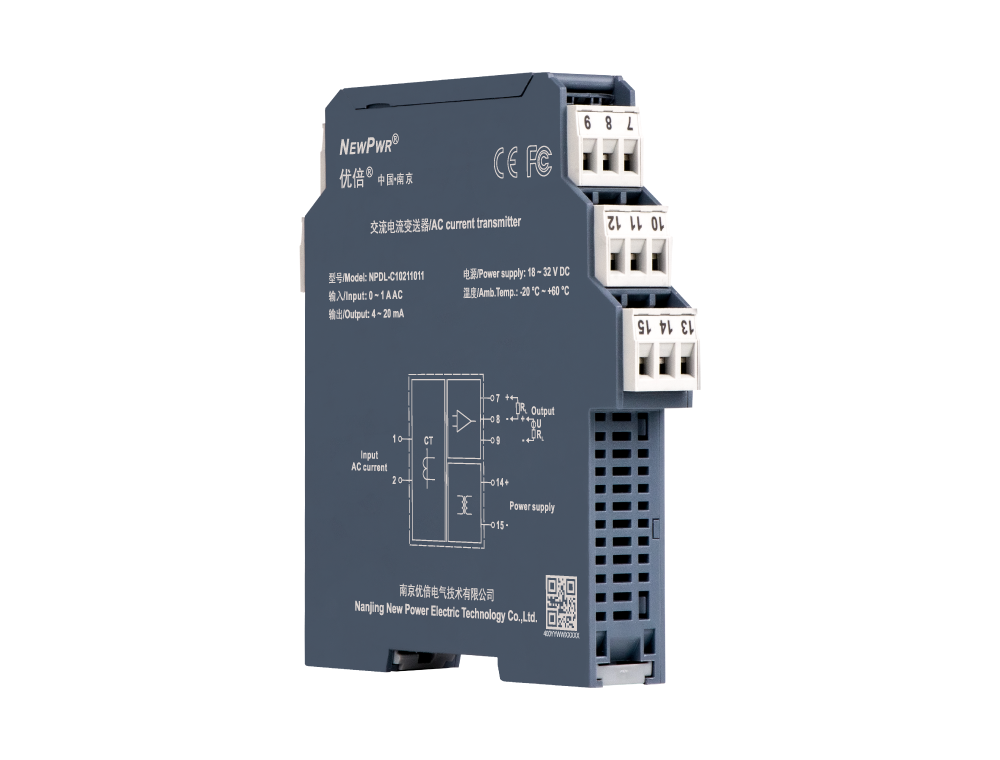

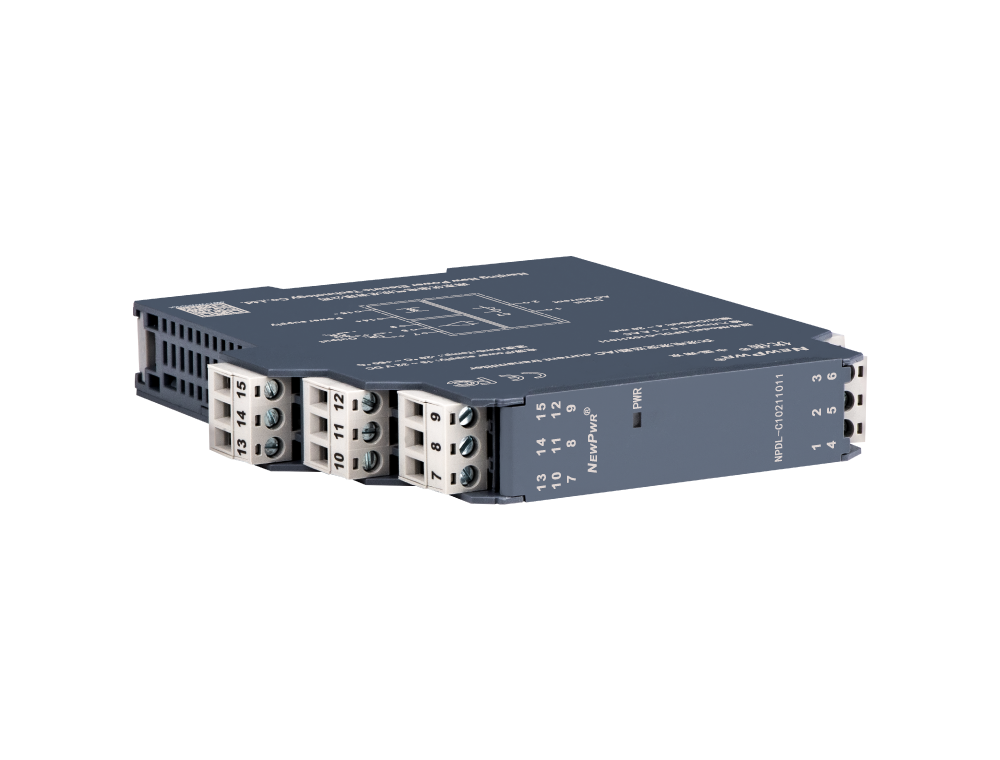

NPDL-C10211011

交流电流变送器,输入交流电流信号(含非标准正弦波信号),经隔离转换为4~20mA电流信号输出(其他输出信号类型产品,具体型号见型谱)。该产品需要独立供电,输入、输出和电源三端隔离。

变送信号类型

输入

输出(具体型号见型谱)

供电

分享
NPDL-C10211011
电源
供电电源 18 ~ 32 V DC
输入
输入信号 0 ~ 1 A AC
频率响应 40 Hz ~ 1 kHz
过载能力 2倍标称输入值
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
转换精度 0.2 %F.S.(0 ~ 120%)
温度漂移 50 ppm/℃
基本参数
响应时间 < 330 ms
工作功耗 < 1W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
机械特性
连接方式 螺钉连接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 CE, FCC
