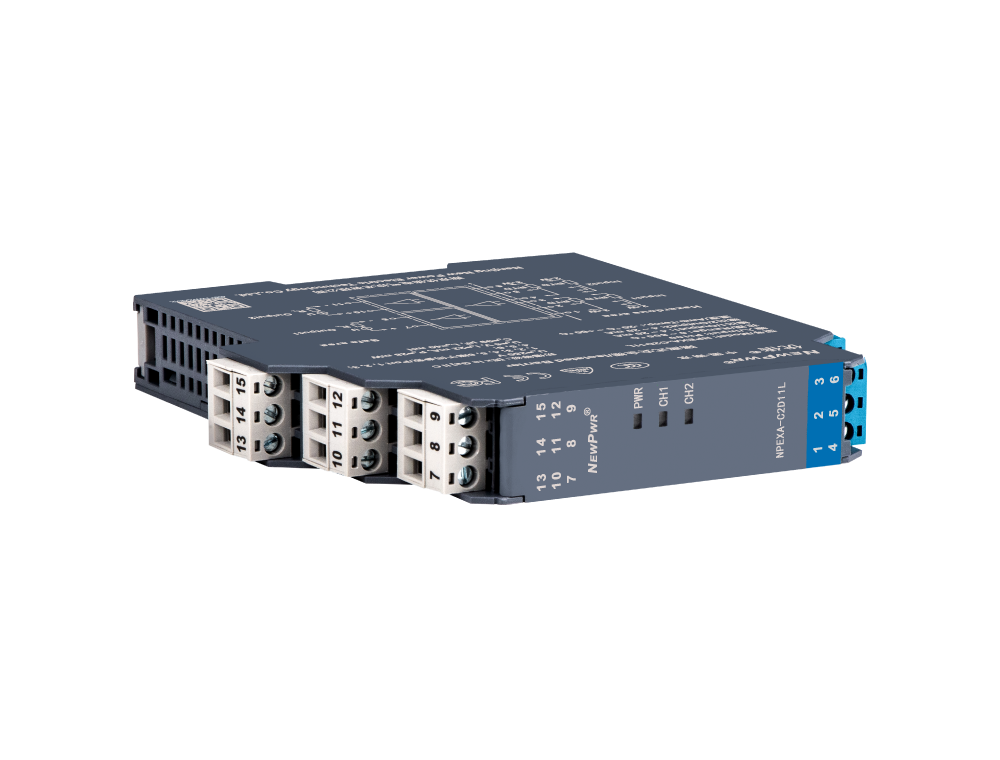

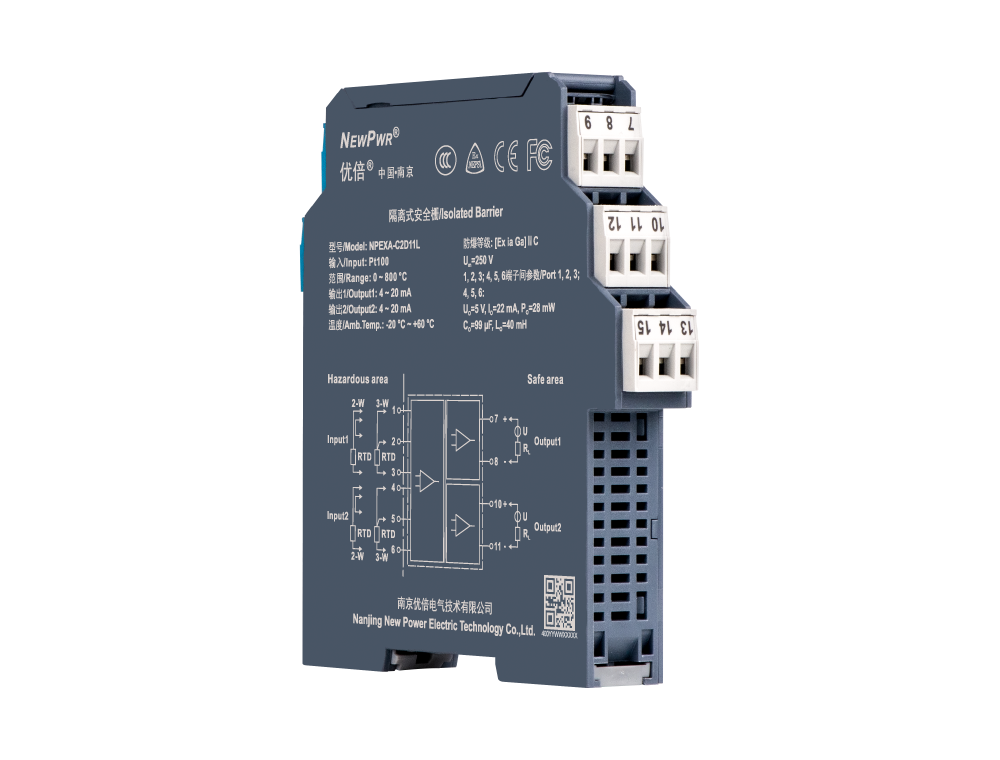

NPEXA- C2D11L
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 12 ~ 30 V DC 回路供电 |
| 输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ [(U-12)/0.022] Ω；U为回路供电电压 |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
| Pt100 | -200 ℃ ~ +850 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu50 | -50 ℃ ~ +150 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu100 | -50 ℃ ~ +150 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| 温度漂移 | 0.015 %F.S./℃ |
| 响应时间 | 1 s |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ǁA、ǁB、ǁC、ⅢC；T4 ~ T6危险区的本安设备 |
| 输出状态 | 在用户不特别指明的情况下，无论输入信号出现何种故障状态，在满量程范围内输出均跟随输入信号变化 (断线除外，断线输出3.5 mA)，但最大不超出22 mA，最小不低于3.5 mA) |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 5 V (1、2、3端子间; 4、5、6端子间) |
| Io | 22 mA (1、2、3端子间; 4、5、6端子间) |
| Po | 28 mW (1、2、3端子间; 4、5、6端子间) |
| Co (ǁC) | 99 μF (1、2、3端子间; 4、5、6端子间) |
| Lo (ǁC) | 40 mH (1、2、3端子间; 4、5、6端子间) |
