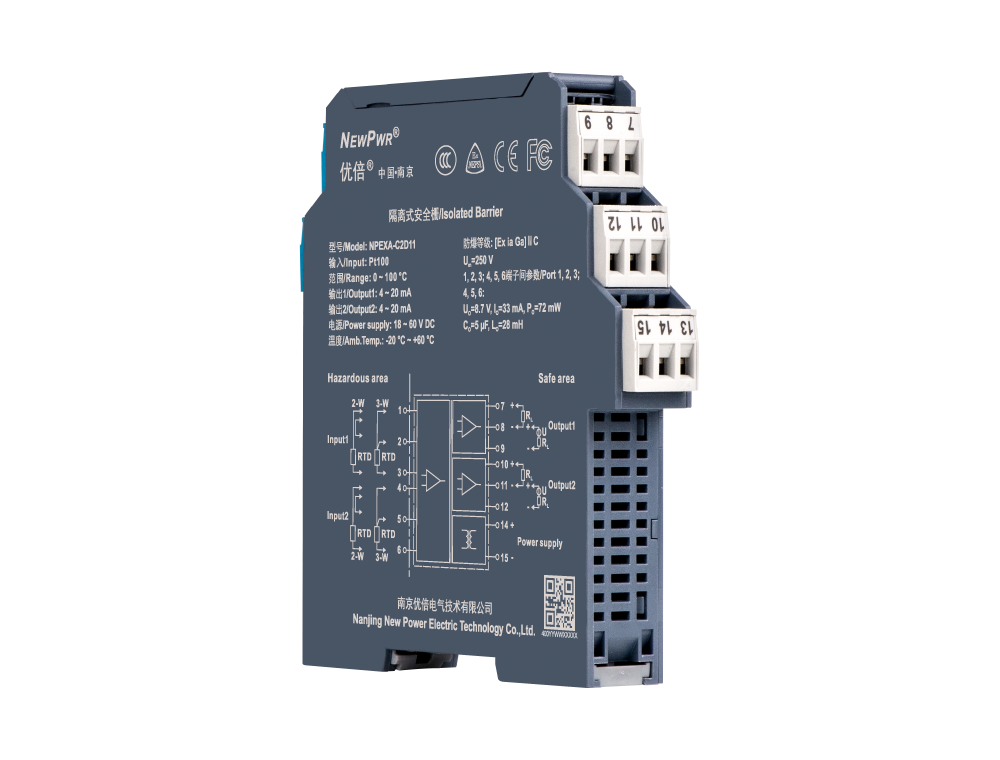

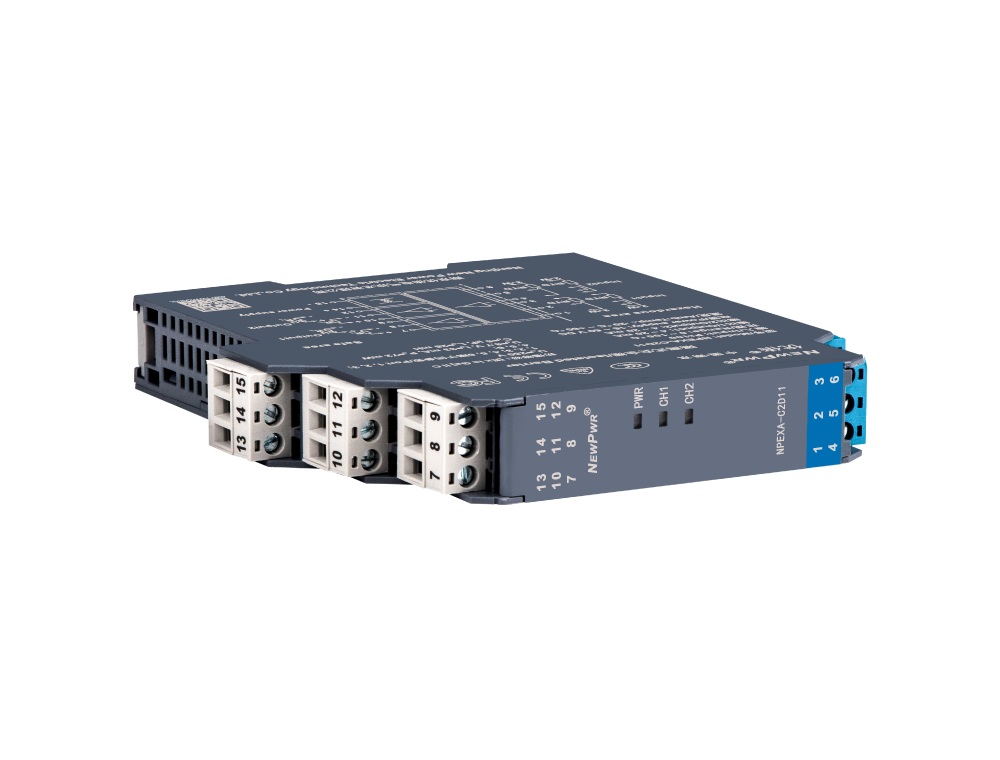

NPEXA-C2D11
【核心技术】
【安装与拆卸】
安装 拆卸
供电电源 | 18 ~ 60 V DC |
输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻 |
引线电阻 | ≤ 20 Ω/线 |
输出信号 | 4 ~ 20 mA |
允许负载 | RL ≤ 550 Ω |
转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
Pt100 | -200 ℃ ~ +850 ℃ | <100 ℃,±0.1 ℃ | ≥100 ℃,±0.1 %F.S. | |
Cu50 | -50 ℃ ~ +150 ℃ | <100 ℃,±0.1 ℃ | ≥100 ℃,±0.1 %F.S. | |
Cu100 | -50 ℃ ~ +150 ℃ | <100 ℃,±0.1 ℃ | ≥100 ℃,±0.1 %F.S. | |
温度漂移 | 30 ppm/℃ |
响应时间 | ≤ 500 ms |
工作功耗 | 1.2 W |
电磁兼容 | IEC 61326-3-1 |
介电强度 | ≥ 3000 V AC (本安侧与非本安侧);≥ 1500 V AC (电源与非本安侧) |
绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
工作温度 | -20 ℃ ~ +60 ℃ |
储存温度 | -40 ℃ ~ +80 ℃ |
应用场所 | 安装于安全区,可连接0区、1区、2区;ⅡA、ⅡB、ⅡC;T4 ~ T6危险区的本安设备 |
输出状态 | 在用户不特别指明的情况下,无论输入信号出现何种故障状态,在满量程范围内输出均跟随输入信号变化 (断线除外,断线输出0 V/mA),但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时,最小输出可为0 mA,最大不超过22 mA) |
连接方式 | 螺钉连接 |
规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
安装方式 | DIN35 mm导轨安装 |
产品认证 | NEPSI, CE, FCC, CCS, CCC |
防爆等级 | [Ex ia Ga]ⅡC |
最高电压(Um) | 250 V |
Uo | 8.7 V (1、2、3端子间; 4、5、6端子间) |
Io | 33 mA (1、2、3端子间; 4、5、6端子间) |
Po | 72 mW (1、2、3端子间; 4、5、6端子间) |
Co | 5 μF (1、2、3端子间; 4、5、6端子间) |
Lo | 28 mH (1、2、3端子间; 4、5、6端子间) |
