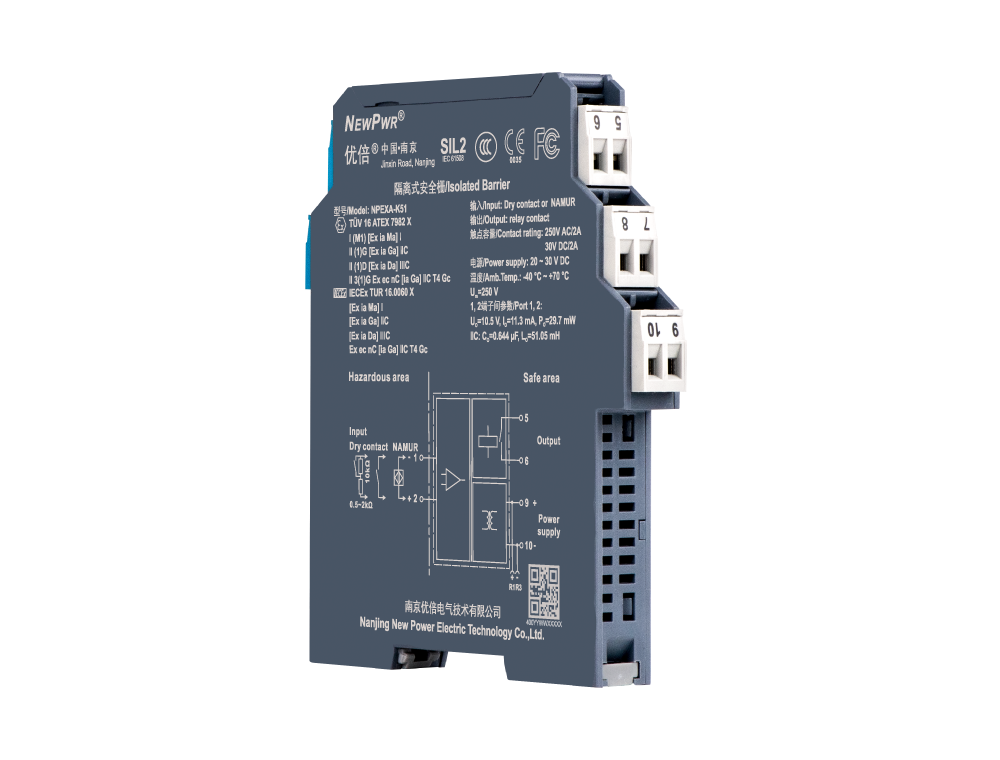

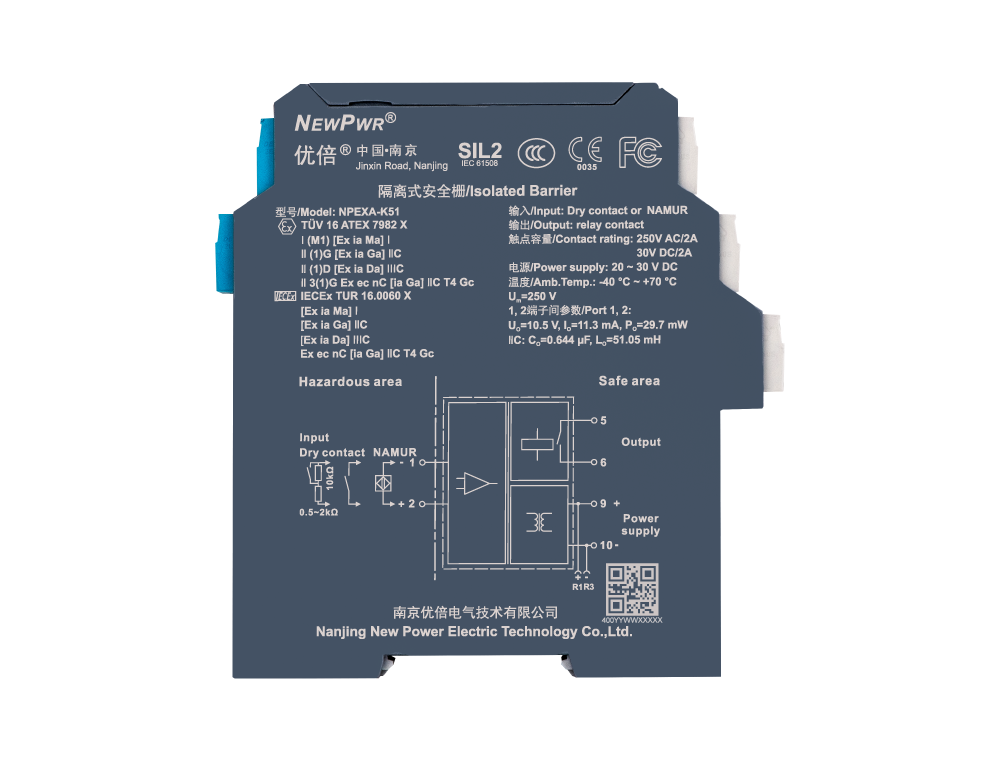

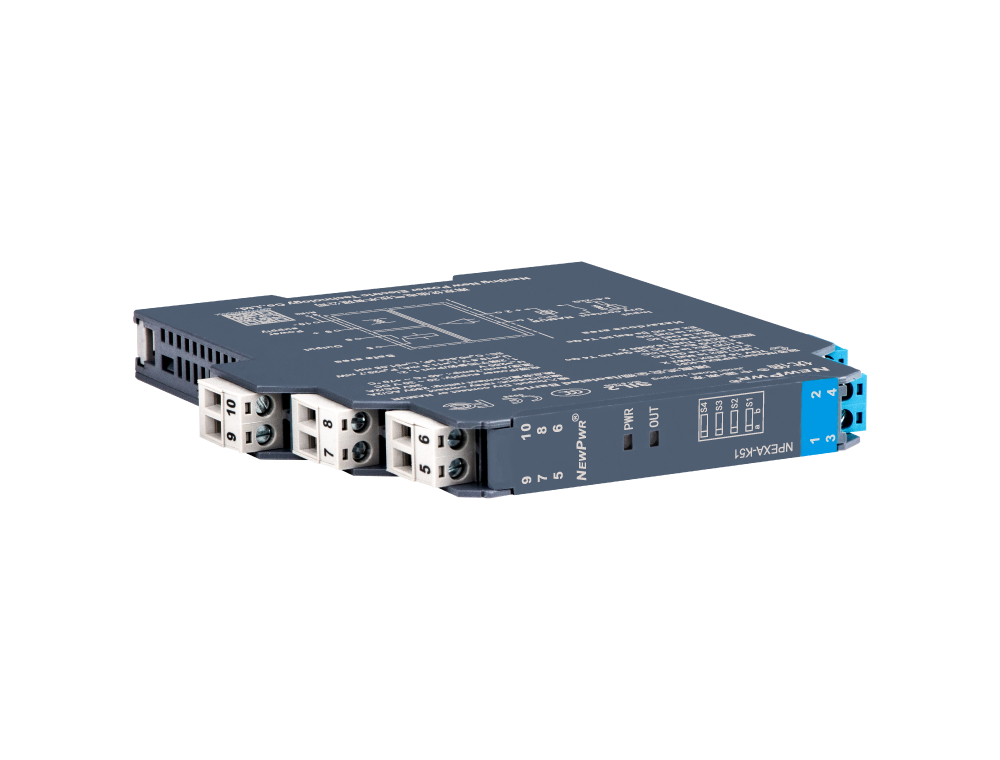

NPEXA-K51
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 20 ~ 30 V DC |
| 输入信号 | 干接点或NAMUR接近开关 |
| 输出信号 | 继电器触点 |
| 允许负载 | 250 V AC/2 A或30 V DC/2 A |
| 开关特性 | 输入电流＞ 2.1 mA，输出继电器闭合，通道指示灯黄色长亮；输入电流＜ 1.2 mA，输出继电器断开，通道指示灯黄色熄灭 |
| 开关寿命 | ＞ 10万次 |
| 开关频率 | ＜ 10 Hz |
| 拨码设置 | S1→a：输出和输入同相；S1→b：输出和输入反相；S2→a：启用线路故障监测功能；S2→b：关闭线路故障监测功能 |
| 响应时间 | ＜ 20 ms |
| 工作功耗 | 1 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区时，可连接0区、1区、2区；ǀ、ǁA、ǁB、ǁC、ⅢC；T4 ~ T6危险区的本安设备。安装于2区时，请遵守说明书中的特殊安装要求 |
| 线路故障 | 输入电流≤ 50 μA，判断输入断线，输出继电器断开；输入电流≥ 6.5 mA，判断输入短路，输出继电器断开，通道指示灯红色闪烁 |
| 安全状态 | 输出掉电 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | ATEX, IECEx, SIL, CCC |
| 设备类型 | Type A |
| 硬件故障裕度(HFT) | 0 |
| 操作模式 | 低/高 |
| 安全完整性等级 | SIL2 |
| λS (1 FIT=10-9/h) | 382.2 FIT |
| λDU (1 FIT=10-9/h) | 4.46 FIT |
| λDD (1 FIT=10-9/h) | 7.638 FIT |
| λTOTAL (1 FIT=10-9/h) | 394.297 FIT |
| SFF | ＞ 60% |
| PFDavg(T1=1Y) | 1.95E-05 |
| PFH | 4.46E-09 1/h |
| 防爆等级 | [Ex ia Ma] Ⅰ、[Ex ia Ga] ⅡC、[Ex ia Da] ⅢC、Ex ec nC [ia Ga] ⅡC T4 Gc |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间) |
| Io | 11.3 mA (1、2端子间) |
| Po | 29.7 mW (1、2端子间) |
| Co (ǁC) | 0.644 μF (1、2端子间) |
| Lo (ǁC) | 51.05 mH (1、2端子间) |
