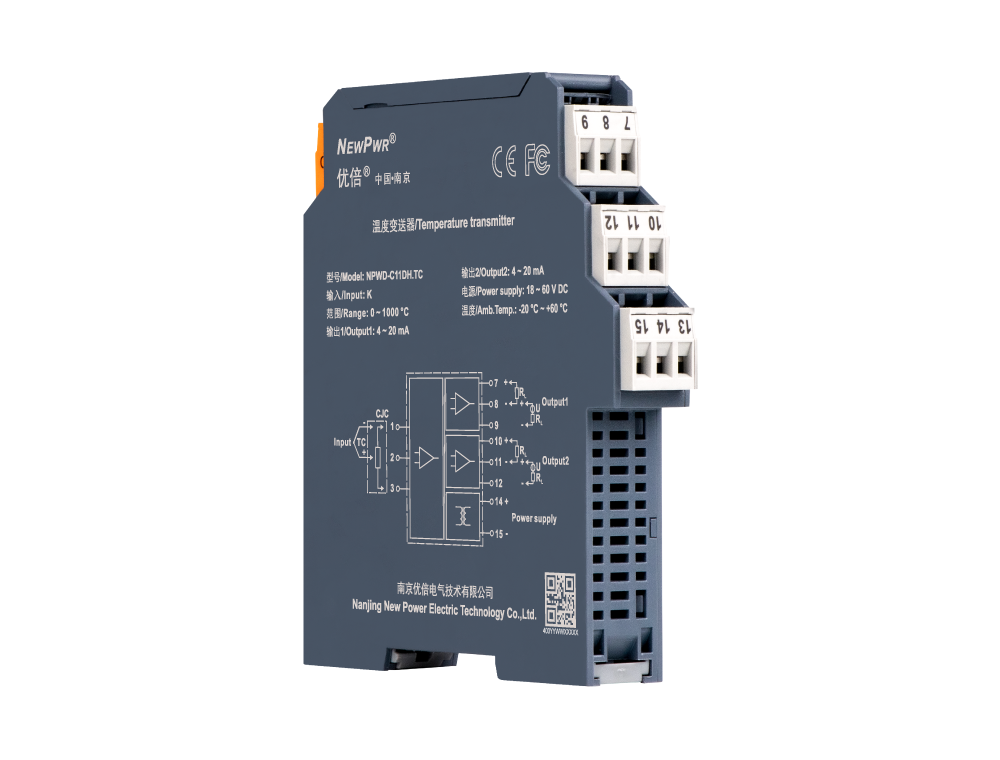

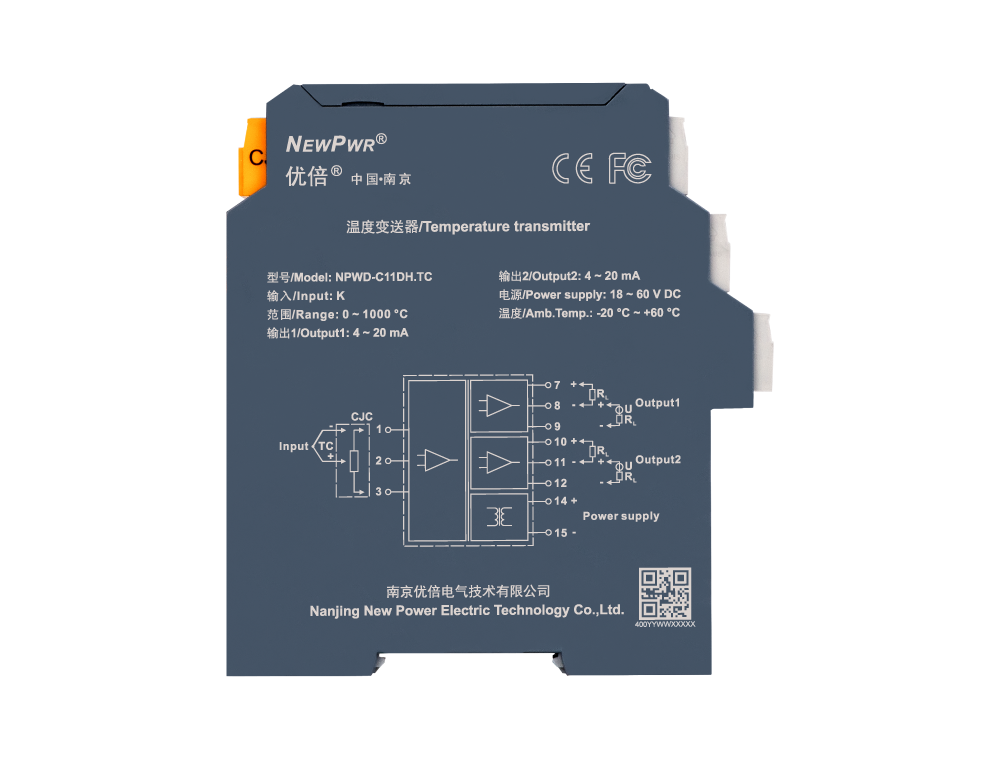

NPWD-C11DH.TC
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 热电偶 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| E | -120 ℃ ~ +1000 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| J | -140 ℃ ~ +1200 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| T | -270 ℃ ~ +400 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| W5Re_W26Re | 0 ℃ ~ +2315 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| W3Re_W25Re | 0 ℃ ~ +2315 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| L | -100 ℃ ~ +800 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 补偿精度 | 1 ℃ (补偿范围：-20 ℃ ~ +60 ℃) |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | 1.2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 默认跟随模式，可以配置为4mA~20mA NE43模式或固定输出模式。 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CE, FCC |
