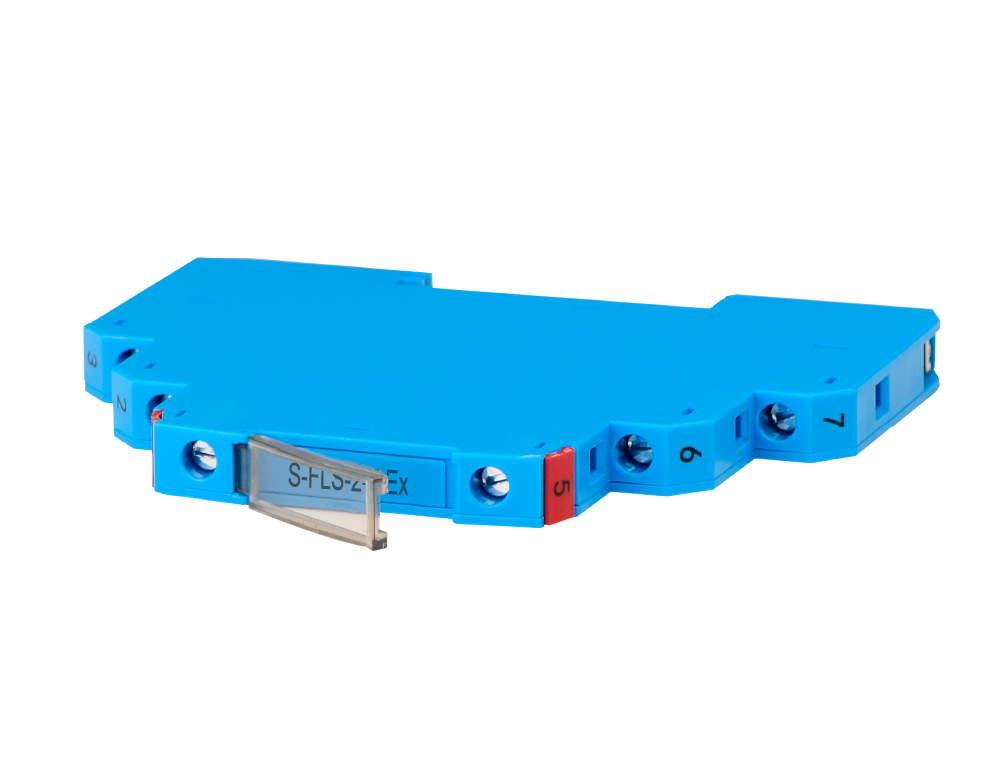

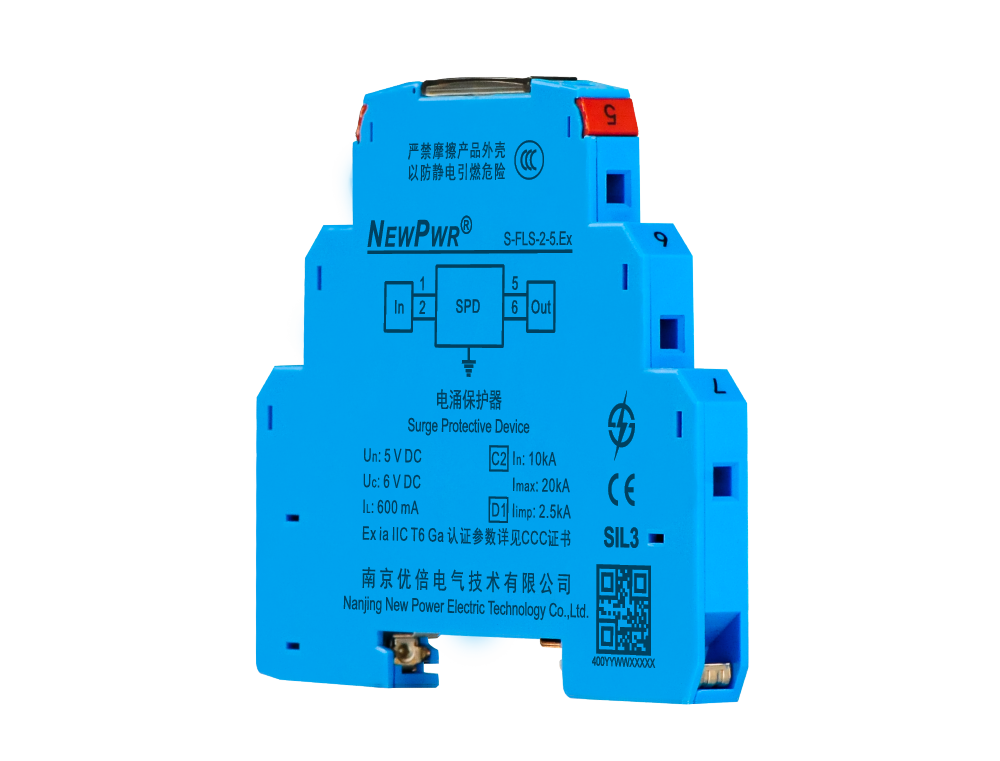

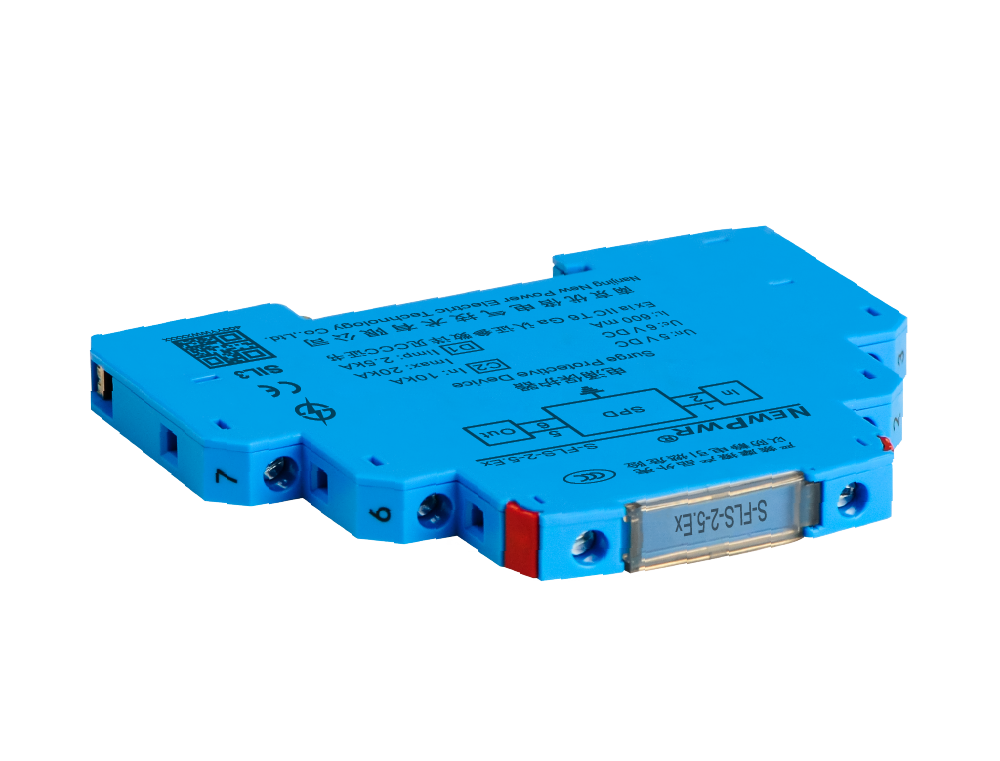

S-FLS-2-5.Ex
【核心技术】
【安装与拆卸】
安装 拆卸
| 标称电压Un | 5 V |
| 直流最大持续工作电压Uc | 6 V |
| 交流最大持续工作电压Uc | 4 V |
| 通用标称电流IL | 600 mA |
| 串联阻抗 | 1.8 Ω |
| 响应时间Ta | ＜ 1 ns |
| 频宽fG | 100 MHz |
| 总雷电冲击电流Iimp(10/350 μs)，D1 | 5 kA |
| 每线雷电冲击电流Iimp(10/350 μs)，D1 | 2.5 kA |
| 最大放电电流Imax(8/20 μs)，C2 | 20 kA |
| 每线标称放电电流In(8/20 μs)，C2 | 10 kA |
| 保护电压Up(8/20 μs)，C2 | L – L ≤ 45 V/ L – PE ≤ 600 V |
| 保护电压Up(1 kV/μs)，C3 | L – L ≤ 15 V/ L – PE ≤ 600 V |
| 工作温度范围 | -40 ℃ ~ +80 ℃ |
| 外壳材料 | PC |
| 阻燃等级(UL94) | V0 |
| 防护等级 | IP20 |
| 最小安装导线截面积 | 0.2 mm2 |
| 最大安装导线截面积 | 2.5 mm2 |
| 安装方式 | DIN35 mm导轨安装 |
| 接地方式 | 导轨接地/端子接地（选配） |
| 测试标准 | IEC 61643-21/GB/T 18802.21 |
| 产品认证 | CNEX, SIL, CE, FCC, 防雷, CCC |
| 设备类型 | Type A |
| 硬件故障裕度(HFT) | 0 |
| 操作模式 | 低/高 |
| 安全完整性等级 | SIL3 |
| λS (1 FIT=10-9/h) | 9.40 FIT |
| λDU (1 FIT=10-9/h) | 0.464 FIT |
| λDD (1 FIT=10-9/h) | 0 FIT |
| λTOTAL (1 FIT=10-9/h) | 9.864 FIT |
| SFF | 95.3% |
| PFDavg(T1=1Y) | 2.03E-06 |
| PFH | 4.60E-10 1/h |
| 防爆等级 | Ex ia ⅡC T6 Ga |
| Ui | 6 V |
| Ii | 500 mA |
| Pi | 750 mW |
| Ci | 0 μF |
| Li | 0 mH |
