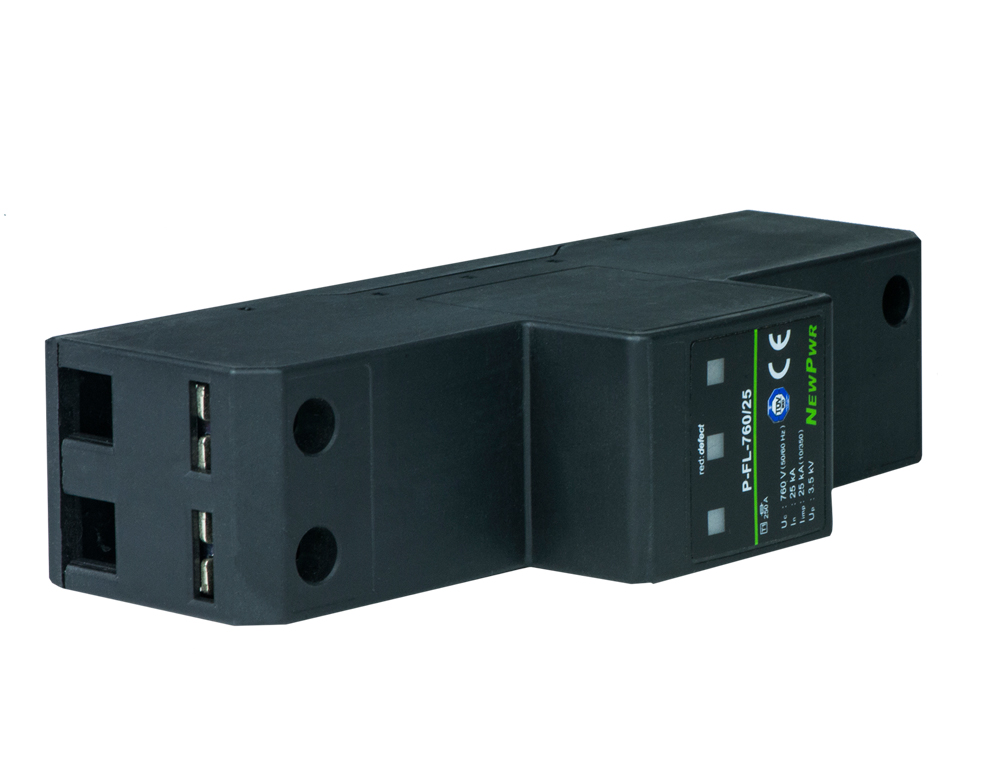

P-FL-760/25×P
【核心技术】
【安装与拆卸】
安装 拆卸
标称电压Un | 400/690 Vac |
最大持续工作电压Uc | 760 Vac |
响应时间Ta | ≤ 100 ns |
标称放电电流In(8/20 μs) | 25 kA |
每线雷电冲击电流Iimp(10/350 μs),D1 | 25 kA |
保护电压Up | 3.5 kV |
5kA下保护电压Up | 2.5 kV |
最大的后备熔丝 | ≤ 250 A gL/gG |
比能量(W/R) | 156.25 kJ/ohms |
Q值 | 12.5 As |
工频续流遮断能力(Ifi) | 不适用(无穷大) |
工作温度范围 | -40 ℃ ~ +80 ℃ |
外壳材料 | 热塑料性材料 |
阻燃等级(UL94) | V0 |
防护等级 | IP20 |
遥信触点类型 | 默认无,遥信产品型号:P-FL-760/25×PR |
摇信触点能力 | Max:125 VAC/1A,Min:5 V/0.5mA |
工作状态/故障指示 | 黑/红 |
外形尺寸 | 150 mm × 36 mm × 72 mm |
最小安装导线截面积 | 1.5 mm2单股线/软线 |
最大安装导线截面积 | 25 mm2单股线/软线 |
安装方式 | DIN35 mm导轨安装 |
测试标准 | IEC 61643-11/ EN 61643-11 |
产品认证 | TUV, UL, CE, FCC |
